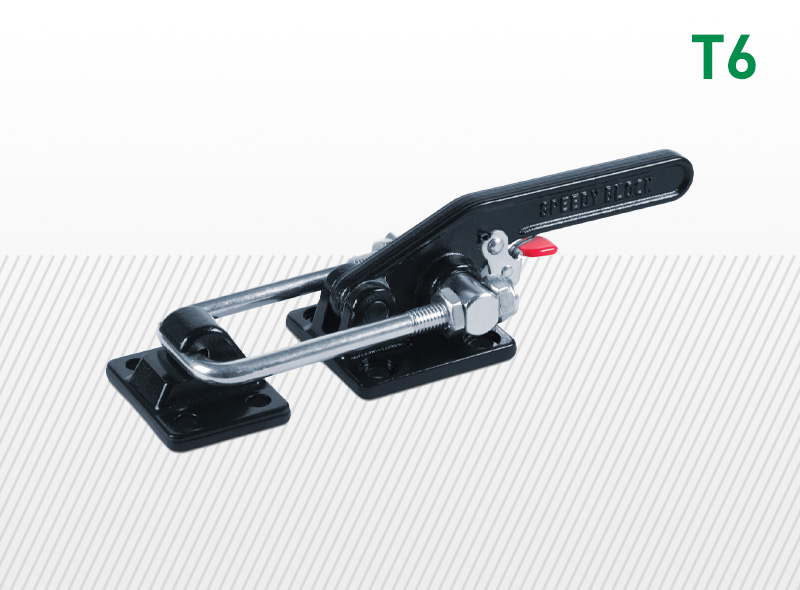

Pákové preklápacie zámky typu T6/T6X a T60/T60X s vysokým mechanickým zaťažením s hákom, s montážnou konzolou, poistnou pákou, s podstavcom

Materiál upínacej západky:
– Teplom tvárnená oceľ, čierne lakovaná (T6–T60), teplom tvárnená nehrdzavejúca oceľ AISI 304 (T6X–T60X)

Materiál nitovaných čapov základne, ovládacej páky a upínacej páky:
– Kalená, brúsená a ryhovaná oceľ proti otáčaniu (T6–T60), nehrdzavejúca oceľ AISI 303 (T6X–T60X)

Rukoväť:
– Červený polyuretán; odolný voči olejom, mazivám a iným chemickým látkam

– T6–T6X: vysokonosná verzia so zvárateľným hákom, upevňovacou konzolou, pätkové prevedenie
– T60–T60X: vysokonosná verzia bez zvárateľného háku, s upevňovacou konzolou, pätkové prevedenie

Podrobnejšie informácie:
Tieto upínacie západky sú vybavené špeciálnou poistnou pákou, ktorá zabezpečuje dokonalé upevnenie nástroja a zabraňuje jeho náhodnému otvoreniu spôsobenému vibráciami alebo údermi.
Zariadenia tejto série sú obzvlášť vhodné na uzatváranie krytov alebo dverí strojov vystavených pohybu alebo vibráciám.

Konštrukčné vlastnosti a použité materiály poskytujú týmto západkám vysokú odolnosť, vďaka čomu sú vhodné pre veľké zaťaženie.
Poloha závitovej tyče je nastaviteľná v určitom rozsahu.
Upevňovacia plocha je rovnobežná so smerom pôsobiacej sily. V zatvorenej polohe je ovládacia páka rovnobežná so základňou.

Na kontaktné plochy sa nanáša špeciálne mazivo, aby sa znížilo trenie a zabezpečil hladký pohyb.
