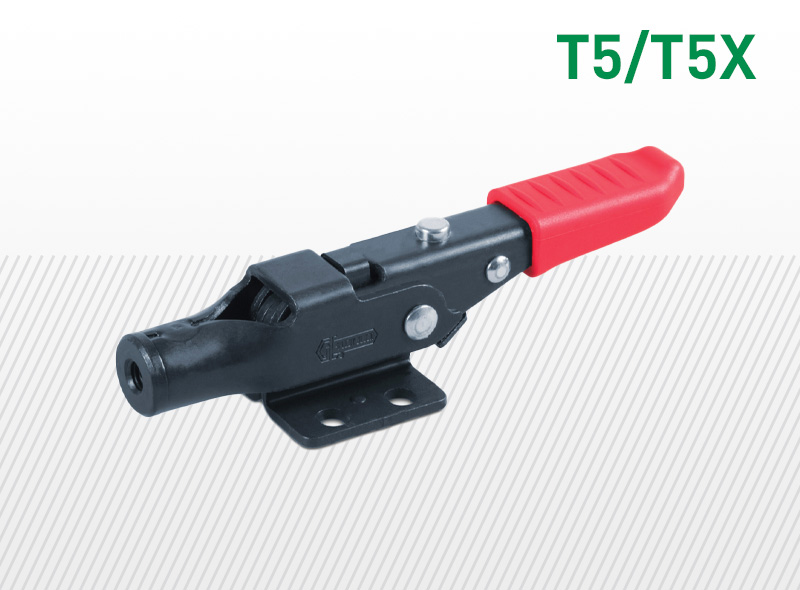

Pákové preklápacie zámky typu T5 a T5X, s rovným podstavcom, s vnútorným závitom, s bezpečnostným zámkom

Materiál upínacej západky:

  • Fosfátovaná oceľ (T5), nerezová oceľ AISI 304 (T5X)
    Materiál čapov základne, ovládacej páky, upínacej páky, páky proti uvoľneniu a vnútorného závitu: fosfátovaná oceľ (T5), nerezová oceľ AISI 304 (T5X)

Rukoväť:

  • Červený polyuretán; odolný voči olejom, tukom a iným chemickým látkam.

  • T2–T2X: vysoká nosnosť, so zvárateľným hákom, s upevňovacou konzolou, vyhotovenie s podstavcom

  • T20–T20X: vysoká nosnosť, bez zvárateľného háku, s upevňovacou konzolou, vyhotovenie s podstavcom

Podrobnejšie informácie:
Tieto typy sú obzvlášť vhodné na zatváranie krytov strojov alebo dverí.
Tieto upínacie západky sú vybavené špeciálnou pákou proti uvoľneniu, ktorá zabezpečuje dokonalé uchytenie nástroja a zabraňuje náhodnému otvoreniu spôsobenému vibráciami alebo nárazmi. Náradie z tejto série je obzvlášť vhodné na uzamykanie krytov alebo dverí strojov a zariadení vystavených pohybu alebo vibráciám.
Poloha závitovej tyče je nastaviteľná v určitom rozsahu.
Upevňovacia plocha je rovnobežná s líniou pôsobenia sily. V zatvorenom stave je ovládacia páka rovnobežná s nosnou základňou.

Na kontaktné plochy sa nanáša špeciálne mazivo na zníženie trenia a zabezpečenie plynulejšieho pohybu.

Speedy Block

Speedy Block – ručné a pneumatické upínače od roku 1948

Značka Speedy Block sa od roku 1948 špecializuje na vývoj a výrobu ručných a pneumatických upínačov. Viac ako 75 rokov skúseností využíva pri tvorbe riešení, ktoré umožňujú rýchle, presné a opakovateľné upevnenie obrobkov počas výrobných, montážnych a kontrolných procesov.

Produkty Speedy Block sa používajú pri zváraní, obrábaní, montáži, kontrole dielov aj v automatizovaných výrobných zariadeniach. Konštrukcia upínačov využíva pákový mechanizmus, ktorý umožňuje dosiahnuť vysokú upínaciu silu pri jednoduchej obsluhe. Po presunutí páky do pracovnej polohy zostáva mechanizmus stabilne uzatvorený a pomáha udržať obrobok v požadovanej polohe.

Rýchle a bezpečné upínanie obrobkov

Sortiment značky zahŕňa rýchloupínače, sklápacie zámky a príslušenstvo pre rôzne pracovné polohy, upínacie sily a spôsoby montáže. Vhodne zvolený upínač skracuje čas potrebný na upevnenie obrobku, zjednodušuje opakované pracovné úkony a prispieva k bezpečnejšej manipulácii.

Ručné upínače sú vhodné najmä pre výrobné prípravky, zváracie stoly, montážne pracoviská, obrábacie zariadenia a kontrolné prípravky. Obsluha môže obrobok rýchlo zaistiť a uvoľniť bez zdĺhavého skrutkovania, čo je výhodné najmä pri sériovej výrobe a často sa opakujúcich operáciách.

Horizontálne a vertikálne upínače

Horizontálne upínače majú ovládaciu páku v uzatvorenej polohe uloženú približne vodorovne. Vďaka nízkej pracovnej výške sú vhodné pre prípravky s obmedzeným priestorom nad obrobkom. Používajú sa pri zváraní, montáži, vŕtaní aj ďalších operáciách, pri ktorých je potrebné diel pritlačiť k pracovnej ploche.

Vertikálne upínače majú v pracovnej polohe ovládaciu páku orientovanú zvislo. Poskytujú jednoduchý prístup k páke a podľa konkrétneho vyhotovenia môžu dosahovať vysokú upínaciu silu. Sortiment obsahuje viacero veľkostí, spôsobov upevnenia a variantov vrátane modelov s bezpečnostným odistením alebo predĺženým upínacím ramenom.

Lineárne upínače a preklápacie zámky

Pre aplikácie, v ktorých je potrebný priamočiary tlačný alebo ťažný pohyb, sú určené lineárne upínače. Ich piest sa pohybuje v osi upínača, vďaka čomu môžu obrobok pritlačiť, polohovať alebo zaistiť proti posunu. Dostupné sú ľahšie modely pre bežné prípravky aj zosilnené vyhotovenia pre vyššie zaťaženie.

Pákové preklápacie zámky sa používajú na pevné spájanie dvoch častí konštrukcie. Uplatňujú sa napríklad na krytoch, vekách, zásobníkoch, formách a prepravných zariadeniach. Ich výhodou je rýchle uzatvorenie, nastaviteľnosť a možnosť opakovaného otvárania bez použitia náradia.

Pneumatické upínače pre automatizáciu

Pneumatické upínače Speedy Block sú vhodné pre pracoviská, kde sa upínací cyklus často opakuje alebo má byť súčasťou automatizovaného procesu. Pneumatický pohon zrýchľuje manipuláciu, obmedzuje fyzickú námahu obsluhy a umožňuje ovládanie upínača prostredníctvom riadiaceho systému stroja.

Ponuka zahŕňa štandardné aj zosilnené vyhotovenia, lineárne pneumatické upínače a varianty doplnené ručnou ovládacou pákou. Pri výbere treba zohľadniť požadovanú upínaciu silu, pracovný tlak, frekvenciu cyklov, montážnu polohu a dostupný priestor. Pre spoľahlivú prevádzku je dôležitá tiež správna úprava stlačeného vzduchu a vhodné nastavenie rýchlosti pohybu.

Materiály, kvalita a správny výber

Upínače Speedy Block sa vyrábajú v rôznych materiálových vyhotoveniach. Pozinkovaná oceľ je vhodná pre bežné priemyselné prostredie, zatiaľ čo nehrdzavejúca oceľ sa používa pri zvýšených požiadavkách na odolnosť proti korózii, vlhkosti alebo častému čisteniu. Vybrané modely môžu byť vybavené bezpečnostnou poistkou, ktorá pomáha zabrániť neželanému otvoreniu mechanizmu.

Pri výbere je potrebné posúdiť nielen maximálnu upínaciu silu, ale aj smer pôsobenia zaťaženia, geometriu prípravku, požadovaný zdvih, frekvenciu používania a podmienky pracovného prostredia. Správne umiestnený upínač drží obrobok stabilne bez zbytočného namáhania mechanizmu alebo deformácie upínaného dielu.

Vývoj, výroba a kontrola produktov prebiehajú v rámci systému riadenia kvality certifikovaného podľa UNI EN ISO 9001. Speedy Block tak spája dlhoročné výrobné skúsenosti, moderné technológie a praktickú konštrukciu do riešení určených pre efektívne a bezpečné priemyselné upínanie.

Podpora Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

Erik Jurík
Erik Jurík

Produktový manažér

+421 915 757 871
erik.jurik@powerbelt.sk

Evelin Kuczmanová
Evelin Kuczmanová

Asistent produktového manažéra

+421 915 851 745
evelin.kuczmanova@powerbelt.sk

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Prosíme Vás o strpenie, údaje sa načítavajú.
Číslo artiklu
Výrobné číslo
artiklu
Typ
Vonkajšie rozmery produktu (mm)
Prevedenie
Maximálna ťažná sila (kg)
Materiál
3D
model
Predajná cena
34.000.347 AS545 160/T5X 103x28 S rovnou základňou, vnútorný závit M6, s bezpečnostnou poistkou 100 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
34.000.208 AL575 160/T5 103x28 S rovnou základňou, vnútorný závit M6, s bezpečnostnou poistkou 100 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.212 AL580 320/T5 153x44 S rovnou základňou, vnútorný závit M8, s bezpečnostnou poistkou 295 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.351 AS550 320/T5X 153x44 S rovnou základňou, vnútorný závit M8, s bezpečnostnou poistkou 295 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
34.000.216 AL585 700/T5 222x54 S rovnou základňou, s vnútorným závitom M10, s bezpečnostnou poistkou 690 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.355 AS555 700/T5X 222x54 S rovnou základňou, s vnútorným závitom M10, s bezpečnostnou poistkou 690 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
