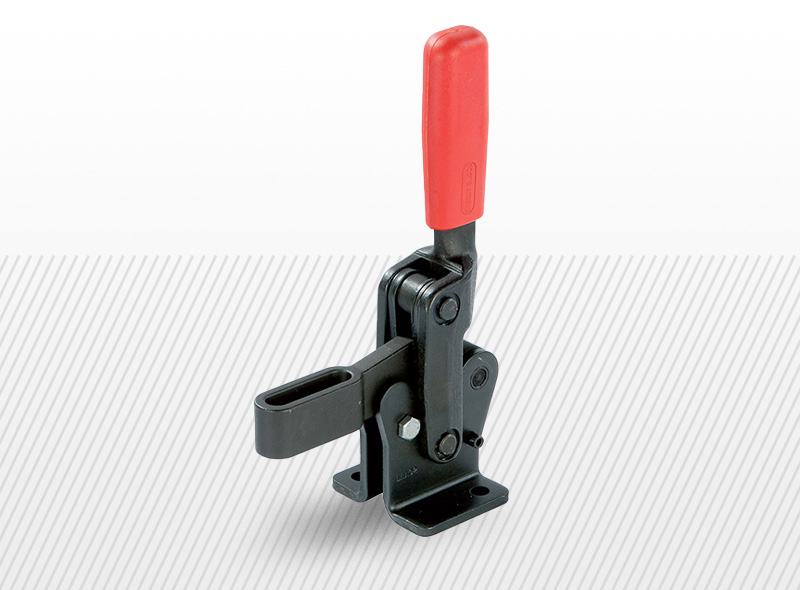

Zvislé zosilnené (long life) upínače

Zosilnená séria s dlhou životnosťou: vďaka za tepla lisovaným dielom a kaleným a lešteným čapom a puzdrám je táto séria vhodná na vysokú záťaž a dlhú životnosť.
Naklápací mechanizmus: príslušenstvo, ako napríklad upínacie rameno a rukoväť, možno zvárať podľa potreby.
Vlastnosti a výhody :
- Upínacie a ovládacie páky sú kované diely.
- Všetky otočné ramená sú kalené a brúsené a zapadajú do podobných puzdier.
- Červené, ergonomické a olejom odolné rukoväte.
- Nastaviteľné vedenie upínacieho ramena.

Speedy Block

Speedy Block – ručné a pneumatické upínače od roku 1948

Značka Speedy Block sa od roku 1948 špecializuje na vývoj a výrobu ručných a pneumatických upínačov. Viac ako 75 rokov skúseností využíva pri tvorbe riešení, ktoré umožňujú rýchle, presné a opakovateľné upevnenie obrobkov počas výrobných, montážnych a kontrolných procesov.

Produkty Speedy Block sa používajú pri zváraní, obrábaní, montáži, kontrole dielov aj v automatizovaných výrobných zariadeniach. Konštrukcia upínačov využíva pákový mechanizmus, ktorý umožňuje dosiahnuť vysokú upínaciu silu pri jednoduchej obsluhe. Po presunutí páky do pracovnej polohy zostáva mechanizmus stabilne uzatvorený a pomáha udržať obrobok v požadovanej polohe.

Rýchle a bezpečné upínanie obrobkov

Sortiment značky zahŕňa rýchloupínače, sklápacie zámky a príslušenstvo pre rôzne pracovné polohy, upínacie sily a spôsoby montáže. Vhodne zvolený upínač skracuje čas potrebný na upevnenie obrobku, zjednodušuje opakované pracovné úkony a prispieva k bezpečnejšej manipulácii.

Ručné upínače sú vhodné najmä pre výrobné prípravky, zváracie stoly, montážne pracoviská, obrábacie zariadenia a kontrolné prípravky. Obsluha môže obrobok rýchlo zaistiť a uvoľniť bez zdĺhavého skrutkovania, čo je výhodné najmä pri sériovej výrobe a často sa opakujúcich operáciách.

Horizontálne a vertikálne upínače

Horizontálne upínače majú ovládaciu páku v uzatvorenej polohe uloženú približne vodorovne. Vďaka nízkej pracovnej výške sú vhodné pre prípravky s obmedzeným priestorom nad obrobkom. Používajú sa pri zváraní, montáži, vŕtaní aj ďalších operáciách, pri ktorých je potrebné diel pritlačiť k pracovnej ploche.

Vertikálne upínače majú v pracovnej polohe ovládaciu páku orientovanú zvislo. Poskytujú jednoduchý prístup k páke a podľa konkrétneho vyhotovenia môžu dosahovať vysokú upínaciu silu. Sortiment obsahuje viacero veľkostí, spôsobov upevnenia a variantov vrátane modelov s bezpečnostným odistením alebo predĺženým upínacím ramenom.

Lineárne upínače a preklápacie zámky

Pre aplikácie, v ktorých je potrebný priamočiary tlačný alebo ťažný pohyb, sú určené lineárne upínače. Ich piest sa pohybuje v osi upínača, vďaka čomu môžu obrobok pritlačiť, polohovať alebo zaistiť proti posunu. Dostupné sú ľahšie modely pre bežné prípravky aj zosilnené vyhotovenia pre vyššie zaťaženie.

Pákové preklápacie zámky sa používajú na pevné spájanie dvoch častí konštrukcie. Uplatňujú sa napríklad na krytoch, vekách, zásobníkoch, formách a prepravných zariadeniach. Ich výhodou je rýchle uzatvorenie, nastaviteľnosť a možnosť opakovaného otvárania bez použitia náradia.

Pneumatické upínače pre automatizáciu

Pneumatické upínače Speedy Block sú vhodné pre pracoviská, kde sa upínací cyklus často opakuje alebo má byť súčasťou automatizovaného procesu. Pneumatický pohon zrýchľuje manipuláciu, obmedzuje fyzickú námahu obsluhy a umožňuje ovládanie upínača prostredníctvom riadiaceho systému stroja.

Ponuka zahŕňa štandardné aj zosilnené vyhotovenia, lineárne pneumatické upínače a varianty doplnené ručnou ovládacou pákou. Pri výbere treba zohľadniť požadovanú upínaciu silu, pracovný tlak, frekvenciu cyklov, montážnu polohu a dostupný priestor. Pre spoľahlivú prevádzku je dôležitá tiež správna úprava stlačeného vzduchu a vhodné nastavenie rýchlosti pohybu.

Materiály, kvalita a správny výber

Upínače Speedy Block sa vyrábajú v rôznych materiálových vyhotoveniach. Pozinkovaná oceľ je vhodná pre bežné priemyselné prostredie, zatiaľ čo nehrdzavejúca oceľ sa používa pri zvýšených požiadavkách na odolnosť proti korózii, vlhkosti alebo častému čisteniu. Vybrané modely môžu byť vybavené bezpečnostnou poistkou, ktorá pomáha zabrániť neželanému otvoreniu mechanizmu.

Pri výbere je potrebné posúdiť nielen maximálnu upínaciu silu, ale aj smer pôsobenia zaťaženia, geometriu prípravku, požadovaný zdvih, frekvenciu používania a podmienky pracovného prostredia. Správne umiestnený upínač drží obrobok stabilne bez zbytočného namáhania mechanizmu alebo deformácie upínaného dielu.

Vývoj, výroba a kontrola produktov prebiehajú v rámci systému riadenia kvality certifikovaného podľa UNI EN ISO 9001. Speedy Block tak spája dlhoročné výrobné skúsenosti, moderné technológie a praktickú konštrukciu do riešení určených pre efektívne a bezpečné priemyselné upínanie.

Podpora Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

Erik Jurík
Erik Jurík

Produktový manažér

+421 915 757 871
erik.jurik@powerbelt.sk

Evelin Kuczmanová
Evelin Kuczmanová

Asistent produktového manažéra

+421 915 851 745
evelin.kuczmanova@powerbelt.sk

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Prosíme Vás o strpenie, údaje sa načítavajú.
Číslo artiklu
Výrobné číslo
artiklu
Typ
Vonkajšie rozmery produktu (mm)
Prevedenie
Maximálna ťažná sila (kg)
Materiál
3D
model
Predajná cena
34.000.071 AA775 LSC04 100x193 Naklápacia konštrukcia so sklopenou základňou 1540 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.060 AA680 LLE04 100x330 So sklopnou základňou 1540 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.051 AA605 LLB01 29x152 S rovnou základňou 220 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.053 AA615 LLF01 29x152 S rovnou základňou 220 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.064 AA710 LSH01 29x68 Naklápacia konštrukcia s výkyvnou základňou 220 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.063 AA705 LSG01 29x86 Naklápacia konštrukcia s rovnou základňou 220 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.067 AA735 LSH02 32x113 Naklápacia konštrukcia s výkyvnou základňou 440 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.066 AA730 LSG02 42,5x140,5 Naklápacia konštrukcia s rovnou základňou 440 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.055 AA635 LLB02 42x235 S rovnou základňou 440 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.057 AA645 LLF02 42x235 S rovnou základňou 440 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.052 AA610 LLE01 48x136,5 So sklopnou základňou 220 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.050 AA600 LLA01 48x136,5 So sklopnou základňou 220 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.062 AA700 LSC01 48x71 Naklápacia konštrukcia so sklopenou základňou 220 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.070 AA760 LSH03 52x148 Naklápacia konštrukcia s výkyvnou základňou 850 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.069 AA755 LSG03 52x180 Naklápacia konštrukcia s rovnou základňou 850 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.059 AA665 LLF03 52x301 S rovnou základňou 850 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.065 AA725 LSC02 65x121 Naklápacia konštrukcia so sklopenou základňou 440 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.054 AA630 LLA02 65x215 So sklopnou základňou 440 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.056 AA640 LLE02 65x215 So sklopnou základňou 440 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.072 AA780 LSG04 68x147,5 Naklápacia konštrukcia s rovnou základňou 1540 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.073 AA785 LSH04 68x183 Naklápacia konštrukcia s výkyvnou základňou 1540 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.061 AA685 LLF04 68x330 S rovnou základňou 1540 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.068 AA750 LSC03 75x158 Naklápacia konštrukcia so sklopenou základňou 850 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.058 AA660 LLE03 75x280 So sklopnou základňou 850 Fosfátovaná oceľ Prosím zaregistrujte/prihláste sa!
