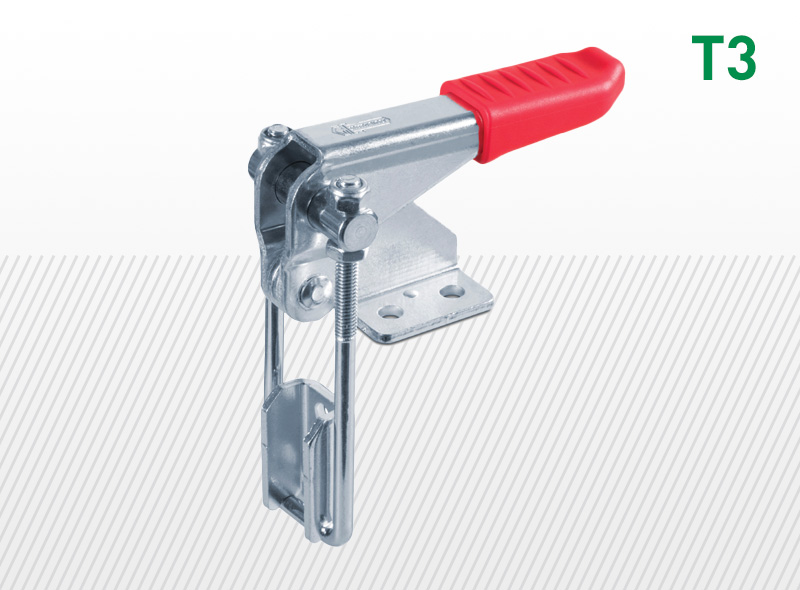

Pákové preklápacie zámky typu T3/T3X a T30/T30X, nastaviteľné hákové prevedenie, s montážnou konzolou

Materiál upínacej západky:
– Pozinkovaná oceľ (T3–T30), nehrdzavejúca oceľ AISI 304 (T3X–T30X)

Materiál nitovaných čapov základne, ovládacej páky a upínacej páky:
– Pozinkovaná oceľ (T3–T30), nehrdzavejúca oceľ AISI 304 (T3X–T30X)

Rukoväť:
– Červený polyuretán; odolný voči olejom, mazivám a iným chemickým látkam

– T3–T3X: nastaviteľné hákové prevedenie, s upevňovacou konzolou
– T30–T30X: prevedenie bez nastaviteľného háku, len s upevňovacou konzolou

Podrobnejšie informácie:
Tieto typy sú obzvlášť vhodné na uzatváranie krytov strojov alebo dverí.
Poloha závitovej tyče je nastaviteľná v určitom rozsahu.
Upevňovacia plocha je kolmá na smer pôsobiacej sily. V zatvorenej polohe je ovládacia páka rovnobežná so základňou.

Na kontaktné plochy sa nanáša špeciálne mazivo, aby sa znížilo trenie a pohyb bol hladší.

Speedy Block

Speedy Block – ručné a pneumatické upínače od roku 1948

Značka Speedy Block sa od roku 1948 špecializuje na vývoj a výrobu ručných a pneumatických upínačov. Viac ako 75 rokov skúseností využíva pri tvorbe riešení, ktoré umožňujú rýchle, presné a opakovateľné upevnenie obrobkov počas výrobných, montážnych a kontrolných procesov.

Produkty Speedy Block sa používajú pri zváraní, obrábaní, montáži, kontrole dielov aj v automatizovaných výrobných zariadeniach. Konštrukcia upínačov využíva pákový mechanizmus, ktorý umožňuje dosiahnuť vysokú upínaciu silu pri jednoduchej obsluhe. Po presunutí páky do pracovnej polohy zostáva mechanizmus stabilne uzatvorený a pomáha udržať obrobok v požadovanej polohe.

Rýchle a bezpečné upínanie obrobkov

Sortiment značky zahŕňa rýchloupínače, sklápacie zámky a príslušenstvo pre rôzne pracovné polohy, upínacie sily a spôsoby montáže. Vhodne zvolený upínač skracuje čas potrebný na upevnenie obrobku, zjednodušuje opakované pracovné úkony a prispieva k bezpečnejšej manipulácii.

Ručné upínače sú vhodné najmä pre výrobné prípravky, zváracie stoly, montážne pracoviská, obrábacie zariadenia a kontrolné prípravky. Obsluha môže obrobok rýchlo zaistiť a uvoľniť bez zdĺhavého skrutkovania, čo je výhodné najmä pri sériovej výrobe a často sa opakujúcich operáciách.

Horizontálne a vertikálne upínače

Horizontálne upínače majú ovládaciu páku v uzatvorenej polohe uloženú približne vodorovne. Vďaka nízkej pracovnej výške sú vhodné pre prípravky s obmedzeným priestorom nad obrobkom. Používajú sa pri zváraní, montáži, vŕtaní aj ďalších operáciách, pri ktorých je potrebné diel pritlačiť k pracovnej ploche.

Vertikálne upínače majú v pracovnej polohe ovládaciu páku orientovanú zvislo. Poskytujú jednoduchý prístup k páke a podľa konkrétneho vyhotovenia môžu dosahovať vysokú upínaciu silu. Sortiment obsahuje viacero veľkostí, spôsobov upevnenia a variantov vrátane modelov s bezpečnostným odistením alebo predĺženým upínacím ramenom.

Lineárne upínače a preklápacie zámky

Pre aplikácie, v ktorých je potrebný priamočiary tlačný alebo ťažný pohyb, sú určené lineárne upínače. Ich piest sa pohybuje v osi upínača, vďaka čomu môžu obrobok pritlačiť, polohovať alebo zaistiť proti posunu. Dostupné sú ľahšie modely pre bežné prípravky aj zosilnené vyhotovenia pre vyššie zaťaženie.

Pákové preklápacie zámky sa používajú na pevné spájanie dvoch častí konštrukcie. Uplatňujú sa napríklad na krytoch, vekách, zásobníkoch, formách a prepravných zariadeniach. Ich výhodou je rýchle uzatvorenie, nastaviteľnosť a možnosť opakovaného otvárania bez použitia náradia.

Pneumatické upínače pre automatizáciu

Pneumatické upínače Speedy Block sú vhodné pre pracoviská, kde sa upínací cyklus často opakuje alebo má byť súčasťou automatizovaného procesu. Pneumatický pohon zrýchľuje manipuláciu, obmedzuje fyzickú námahu obsluhy a umožňuje ovládanie upínača prostredníctvom riadiaceho systému stroja.

Ponuka zahŕňa štandardné aj zosilnené vyhotovenia, lineárne pneumatické upínače a varianty doplnené ručnou ovládacou pákou. Pri výbere treba zohľadniť požadovanú upínaciu silu, pracovný tlak, frekvenciu cyklov, montážnu polohu a dostupný priestor. Pre spoľahlivú prevádzku je dôležitá tiež správna úprava stlačeného vzduchu a vhodné nastavenie rýchlosti pohybu.

Materiály, kvalita a správny výber

Upínače Speedy Block sa vyrábajú v rôznych materiálových vyhotoveniach. Pozinkovaná oceľ je vhodná pre bežné priemyselné prostredie, zatiaľ čo nehrdzavejúca oceľ sa používa pri zvýšených požiadavkách na odolnosť proti korózii, vlhkosti alebo častému čisteniu. Vybrané modely môžu byť vybavené bezpečnostnou poistkou, ktorá pomáha zabrániť neželanému otvoreniu mechanizmu.

Pri výbere je potrebné posúdiť nielen maximálnu upínaciu silu, ale aj smer pôsobenia zaťaženia, geometriu prípravku, požadovaný zdvih, frekvenciu používania a podmienky pracovného prostredia. Správne umiestnený upínač drží obrobok stabilne bez zbytočného namáhania mechanizmu alebo deformácie upínaného dielu.

Vývoj, výroba a kontrola produktov prebiehajú v rámci systému riadenia kvality certifikovaného podľa UNI EN ISO 9001. Speedy Block tak spája dlhoročné výrobné skúsenosti, moderné technológie a praktickú konštrukciu do riešení určených pre efektívne a bezpečné priemyselné upínanie.

Podpora Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

Erik Jurík
Erik Jurík

Produktový manažér

+421 915 757 871
erik.jurik@powerbelt.sk

Evelin Kuczmanová
Evelin Kuczmanová

Asistent produktového manažéra

+421 915 851 745
evelin.kuczmanova@powerbelt.sk

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Prosíme Vás o strpenie, údaje sa načítavajú.
Číslo artiklu
Výrobné číslo
artiklu
Typ
Vonkajšie rozmery produktu (mm)
Prevedenie
Maximálna ťažná sila (kg)
Materiál
3D
model
Predajná cena
34.000.196 AL535 320/T3 106x44x95 Nastaviteľná verzia s hákom, s upevňovacou konzolou 320 Pozinkovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.342 AS535 320/T3X 106x44x95 Nastaviteľná verzia s hákom, s upevňovacou konzolou 320 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
34.000.346 AS544 320/T30X 106x44x95 Nastaviteľná verzia bez háčika, len s upevňovacou konzolou 320 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
34.000.343 AS540 700/T3X 147x54x122 Nastaviteľná verzia s hákom, s upevňovacou konzolou 750 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
34.000.345 AS543 700/T30X 147x54x122 Nastaviteľná verzia bez háčika, len s upevňovacou konzolou 750 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
34.000.197 AL540 700/T3 147x54x122 Nastaviteľná verzia s hákom, s upevňovacou konzolou 750 Pozinkovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.195 AL530 160/T3 68x35x58 Nastaviteľná verzia s hákom, s upevňovacou konzolou 160 Pozinkovaná oceľ Prosím zaregistrujte/prihláste sa!
34.000.341 AS530 160/T3X 68x35x58 Nastaviteľná verzia s hákom, s upevňovacou konzolou 160 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
34.000.344 AS542 160/T30X 68x35x58 Nastaviteľná verzia bez háčika, len s upevňovacou konzolou 160 Nerezová oceľ Prosím zaregistrujte/prihláste sa!
