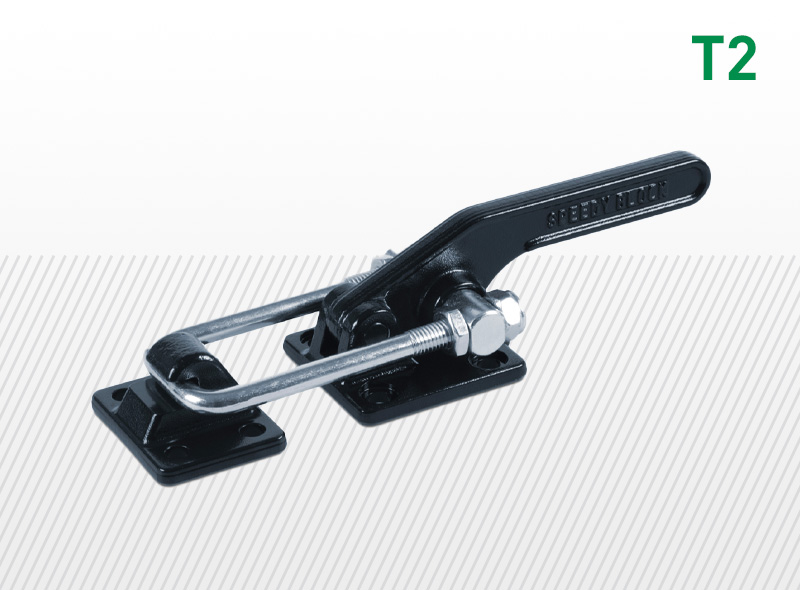

Pákové preklápacie zámky typu T2/T2X a T20/T20X, vysoká nosnosť, s hákom, s montážnou konzolou a s podstavcom

Materiál upínača:

  • Tepelne lisovaná oceľ, čierne lakovaná (T2–T20), tepelne lisovaná nehrdzavejúca oceľ AISI 304 (T2X–T20X)

  • Materiál základne, ovládacej páky, upínacej páky a nitovaných čapov: tvrdená, brúsená a rebrovaná oceľ na zabránenie otáčaniu (T2–T20), nehrdzavejúca oceľ AISI 303 (T2X–T20X)

Rukoväť:

  • Červený polyuretán; odolný voči olejom, mazivám a iným chemikáliám

Vyhotovenie:

  • T2–T2X: vysoká nosnosť, zvárateľný hák, montážna konzola, podstavcové vyhotovenie

  • T20–T20X: vysoká nosnosť, bez zvárateľného háku, montážna konzola, podstavcové vyhotovenie

Podrobnejšie informácie:
Tieto typy sú obzvlášť vhodné na uzatváranie krytov alebo dverí strojov.
Konstrukčné vlastnosti a použité materiály zabezpečujú vysokú odolnosť, vďaka čomu sú tieto upínače vhodné pre náročné použitie.
Poloha závitovej tyče je nastaviteľná v určitom rozsahu.
Upínacia plocha je rovnobežná so smerom pôsobenia sily. V zatvorenej polohe je ovládacia páka rovnobežná so základňou.

Na styčné plochy sa nanáša špeciálne mazivo na zníženie trenia a zabezpečenie plynulejšieho pohybu.

Speedy Block

Speedy Block – ručné a pneumatické upínače od roku 1948

Značka Speedy Block sa od roku 1948 špecializuje na vývoj a výrobu ručných a pneumatických upínačov. Viac ako 75 rokov skúseností využíva pri tvorbe riešení, ktoré umožňujú rýchle, presné a opakovateľné upevnenie obrobkov počas výrobných, montážnych a kontrolných procesov.

Produkty Speedy Block sa používajú pri zváraní, obrábaní, montáži, kontrole dielov aj v automatizovaných výrobných zariadeniach. Konštrukcia upínačov využíva pákový mechanizmus, ktorý umožňuje dosiahnuť vysokú upínaciu silu pri jednoduchej obsluhe. Po presunutí páky do pracovnej polohy zostáva mechanizmus stabilne uzatvorený a pomáha udržať obrobok v požadovanej polohe.

Rýchle a bezpečné upínanie obrobkov

Sortiment značky zahŕňa rýchloupínače, sklápacie zámky a príslušenstvo pre rôzne pracovné polohy, upínacie sily a spôsoby montáže. Vhodne zvolený upínač skracuje čas potrebný na upevnenie obrobku, zjednodušuje opakované pracovné úkony a prispieva k bezpečnejšej manipulácii.

Ručné upínače sú vhodné najmä pre výrobné prípravky, zváracie stoly, montážne pracoviská, obrábacie zariadenia a kontrolné prípravky. Obsluha môže obrobok rýchlo zaistiť a uvoľniť bez zdĺhavého skrutkovania, čo je výhodné najmä pri sériovej výrobe a často sa opakujúcich operáciách.

Horizontálne a vertikálne upínače

Horizontálne upínače majú ovládaciu páku v uzatvorenej polohe uloženú približne vodorovne. Vďaka nízkej pracovnej výške sú vhodné pre prípravky s obmedzeným priestorom nad obrobkom. Používajú sa pri zváraní, montáži, vŕtaní aj ďalších operáciách, pri ktorých je potrebné diel pritlačiť k pracovnej ploche.

Vertikálne upínače majú v pracovnej polohe ovládaciu páku orientovanú zvislo. Poskytujú jednoduchý prístup k páke a podľa konkrétneho vyhotovenia môžu dosahovať vysokú upínaciu silu. Sortiment obsahuje viacero veľkostí, spôsobov upevnenia a variantov vrátane modelov s bezpečnostným odistením alebo predĺženým upínacím ramenom.

Lineárne upínače a preklápacie zámky

Pre aplikácie, v ktorých je potrebný priamočiary tlačný alebo ťažný pohyb, sú určené lineárne upínače. Ich piest sa pohybuje v osi upínača, vďaka čomu môžu obrobok pritlačiť, polohovať alebo zaistiť proti posunu. Dostupné sú ľahšie modely pre bežné prípravky aj zosilnené vyhotovenia pre vyššie zaťaženie.

Pákové preklápacie zámky sa používajú na pevné spájanie dvoch častí konštrukcie. Uplatňujú sa napríklad na krytoch, vekách, zásobníkoch, formách a prepravných zariadeniach. Ich výhodou je rýchle uzatvorenie, nastaviteľnosť a možnosť opakovaného otvárania bez použitia náradia.

Pneumatické upínače pre automatizáciu

Pneumatické upínače Speedy Block sú vhodné pre pracoviská, kde sa upínací cyklus často opakuje alebo má byť súčasťou automatizovaného procesu. Pneumatický pohon zrýchľuje manipuláciu, obmedzuje fyzickú námahu obsluhy a umožňuje ovládanie upínača prostredníctvom riadiaceho systému stroja.

Ponuka zahŕňa štandardné aj zosilnené vyhotovenia, lineárne pneumatické upínače a varianty doplnené ručnou ovládacou pákou. Pri výbere treba zohľadniť požadovanú upínaciu silu, pracovný tlak, frekvenciu cyklov, montážnu polohu a dostupný priestor. Pre spoľahlivú prevádzku je dôležitá tiež správna úprava stlačeného vzduchu a vhodné nastavenie rýchlosti pohybu.

Materiály, kvalita a správny výber

Upínače Speedy Block sa vyrábajú v rôznych materiálových vyhotoveniach. Pozinkovaná oceľ je vhodná pre bežné priemyselné prostredie, zatiaľ čo nehrdzavejúca oceľ sa používa pri zvýšených požiadavkách na odolnosť proti korózii, vlhkosti alebo častému čisteniu. Vybrané modely môžu byť vybavené bezpečnostnou poistkou, ktorá pomáha zabrániť neželanému otvoreniu mechanizmu.

Pri výbere je potrebné posúdiť nielen maximálnu upínaciu silu, ale aj smer pôsobenia zaťaženia, geometriu prípravku, požadovaný zdvih, frekvenciu používania a podmienky pracovného prostredia. Správne umiestnený upínač drží obrobok stabilne bez zbytočného namáhania mechanizmu alebo deformácie upínaného dielu.

Vývoj, výroba a kontrola produktov prebiehajú v rámci systému riadenia kvality certifikovaného podľa UNI EN ISO 9001. Speedy Block tak spája dlhoročné výrobné skúsenosti, moderné technológie a praktickú konštrukciu do riešení určených pre efektívne a bezpečné priemyselné upínanie.

Podpora Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

Erik Jurík
Erik Jurík

Produktový manažér

+421 915 757 871
erik.jurik@powerbelt.sk

Evelin Kuczmanová
Evelin Kuczmanová

Asistent produktového manažéra

+421 915 851 745
evelin.kuczmanova@powerbelt.sk

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Prosíme Vás o strpenie, údaje sa načítavajú.
Číslo artiklu
Výrobné číslo
artiklu
Typ
Vonkajšie rozmery produktu (mm)
Prevedenie
Maximálna ťažná sila (kg)
Materiál
3D
model
Predajná cena
34.000.188 AL519 1700/T20 226x64 Ťažká konštrukcia, bez zváracieho háčika, so zváracou konzolou, so podstavcom 1400 Zvárateľná oceľ lisovaná za tepla Prosím zaregistrujte/prihláste sa!
34.000.187 AL518 1700/T2 226x64 Ťažká konštrukcia, so zváracím hákom, s upínacou konzolou, s podstavcom 1400 Zvárateľná oceľ lisovaná za tepla Prosím zaregistrujte/prihláste sa!
34.000.334 AS519 1700/T20X 226x64 Ťažká konštrukcia, bez zváracieho háčika, so zváracou konzolou, so podstavcom 1400 Zvárateľná nehrdzavejúca oceľ lisovaná za tepla Prosím zaregistrujte/prihláste sa!
34.000.333 AS518 1700/T2X 226x64 Ťažká konštrukcia, so zváracím hákom, s upínacou konzolou, s podstavcom 1400 Zvárateľná nehrdzavejúca oceľ lisovaná za tepla Prosím zaregistrujte/prihláste sa!
34.000.337 AS522 4000/T2X 282x80 Ťažká konštrukcia, so zváracím hákom, s upínacou konzolou, s podstavcom 3000 Zvárateľná nehrdzavejúca oceľ lisovaná za tepla Prosím zaregistrujte/prihláste sa!
34.000.338 AS523 4000/T20X 282x80 Ťažká konštrukcia, bez zváracieho háčika, so zváracou konzolou, so podstavcom 3000 Zvárateľná nehrdzavejúca oceľ lisovaná za tepla Prosím zaregistrujte/prihláste sa!
34.000.191 AL522 4000/T2 282x80 Ťažká konštrukcia, so zváracím hákom, s upínacou konzolou, s podstavcom 3000 Zvárateľná oceľ lisovaná za tepla Prosím zaregistrujte/prihláste sa!
34.000.192 AL523 4000/T20 282x80 Ťažká konštrukcia, bez zváracieho háčika, so zváracou konzolou, so podstavcom 3000 Zvárateľná oceľ lisovaná za tepla Prosím zaregistrujte/prihláste sa!
