Typ YSO 170 max zaťaženie 60-120kg** Zdvih: 100-1250mm

Všeobecné informácie

Max. rýchlosť: skrutka 20x5: 0,25m/s
skrutka 20x10: 0,50m/s
skrutka 20x20: 1m/s
Odporúčaný servomotor: 400W / 750W
Prevádzková teplota: -20°C- +70 °C

Fy max= 7463N*
Fz max= 7463N*
Mx max= 339Nm*
My max= 178Nm*
Mz max= 742Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR

Podrobný popis

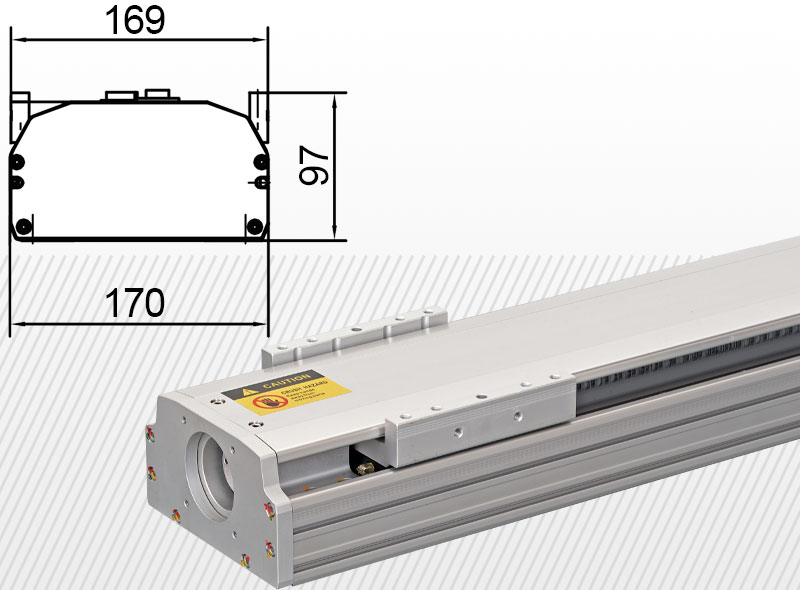

Lineárna jednotka YSO 170 je poháňaná valcovanou guľôčkovou skrutkou a mierne predpätou maticou. Jednotka obsahuje dve vedenia, pričom na každom vedení sa nachádzajú dva lineárne vozíky.

Typ YSO nemá ochranu proti znečisteniam a neodporúčame ho využívať v prašnom prostredí. V prípade potreby prosím radšej zvoľte typ YSC.

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:

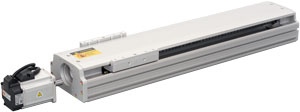

Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: YSO 170 typ
- Servomotor

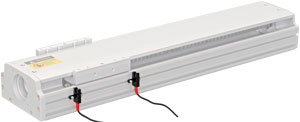

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
