Materiál základne, ramien a nitovaných čapov:

Pozinkovaná oceľ.

Otočné čapy a puzdrá:

Kalená a brúsená oceľ.

Vlastnosti produktu:

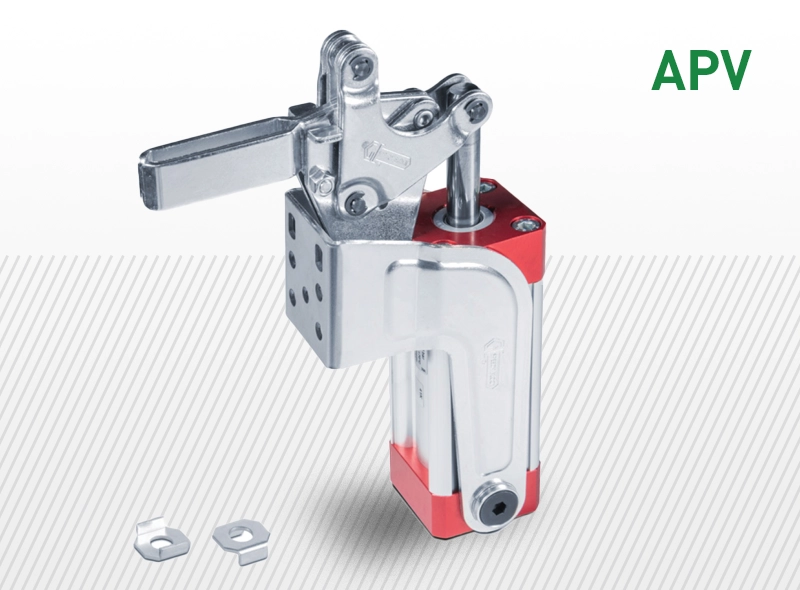

AP: Otvorené prítlačné rameno s dvoma preloženými podložkami, ktoré sú súčasťou dodávky.

Pneumatický valec: Hliníkový, magnetický typ, s pneumatickou brzdou v zadnej časti.

Prevádzkový tlak: 6 bar.

Maximálna teplota: 70°C.

Vlastnosti a použitie:

Pre správnu funkciu valca sa odporúča jednotka s filtrom, mazaním a reduktorom. Pre zaistenie dlhšej životnosti mechanických častí je vhodné namontovať vhodný regulátor prietoku a kalibrovať rýchlosť pohybov postupným zvyšovaním prietoku vzduchu, začínajúc od nízkej rýchlosti. Hodnoty upínacej sily Fs uvedené v katalógu boli stanovené pri tlaku 6 bar. Počas montáže sa medzi kontaktné plochy nanieslo špeciálne mazivo.
