Zúbkovaný klinový remeň AX/X13 (13x8)

Klasický ozubený profil "AX/X13"

Označenie rozmerov klasického klinového remeňa profilu AX/X13

Profilový remeň AX/X13 patrí do skupiny („Classical V-belts - raw edge”, „moulded cogged”) profilových remeňov. Z hľadiska konštrukcie patrí do skupiny remeňov s rezanou bočnou stranou, čo znamená, že bočná strana remeňa nie je pokrytá krycou tkaninou, takže ťažné vlákno a gumové jadro remeňa sú viditeľné.

Označenie veľkosti na remeni je znázornené príkladom "X13 x 1090 Lw AX42". "X13" je horná šírka remeňa a "1090" je dĺžka remeňa pozdĺž ťažného vlákna v milimetroch (Lw, Lp, Ld, Le). "AX" je písmenové označenie remeňa so šírkou 13 mm a "42" je vnútorná dĺžka remeňa v palcoch (42 x 25,4 = 1067 mm).

Väčšina výrobcov remeňov AX/X13 udáva dĺžku remeňa v mm v "strednej dĺžke" (Lp, Lw, Ld, Le), ale dĺžka v coll vždy označuje vnútornú dĺžku (Li). Iné typy remeňov (najmä v automobilovom a poľnohospodárskom sektore) môžu byť tiež označené vonkajšou dĺžkou, ktorej písmeno je "La".

Alternatívy ku klasickému klinovému remeňu profilu AX/X13

Remeň AX/X13 možno nahradiť remeňom s profilom "XPA" (niektorí výrobcovia ho označujú "SPAX") (remeň XPA je o 2 mm vyšší), ktorý možno použiť na rovnakej remenici, ak sa dodrží minimálny priemer remenice. Remeň s profilom XPA má o 33 % vyšší prenos výkonu v porovnaní s remeňom s profilom AX/X13.

Ak chcete nahradiť remeň AX/X13 na remeň XPA, mali by ste vždy vychádzať zo strednej dĺžky (Lw; Lp; Le; Ld)!

Dôležité: Remeň AX/X13 nie je totožný ako remeň "AVX13"! Výška remeňa aj označenie veľkosti remeňa sú rozdielne!

Remeň AVX13 je výrobok, ktorý slúži na použitie v automobilovom priemysle, preto je jeho veľkosť uvedená vo vonkajších rozmeroch (La), a preto si vyžaduje veľkú opatrnosť pri výmene! Profil remeňa AVX13 má rovnaké rozmery ako profil XPA (šírka, výška, uhol sklonu).

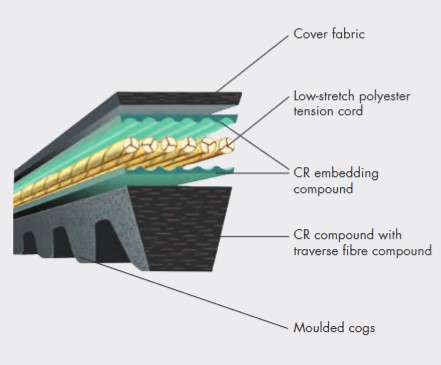

Konštrukcia klasického klinového remeňa

Rozmery a vlastnosti klasického klinového remeňa profilu AX/X13

Šírka remeňa v hornej časti: 13 mm

Výška remeňa: 8 mm

Najmenší odporúčaný priemer remenice: 63 mm

Prepočet rozmerov remeňa AX/X13:

La = Li + 50 mm

La = Lp Lw, Ld, Le + 20 mm

Lp Lw, Ld, Le = Li + 30 mm

Uhol sklonu remeňa: 40°

Klasický klinový remeň spĺňa normu DIN 2215 / ISO 4184

Materiál remeňa: neopren

Antistatický: podľa ISO 1813

Ťažný element: polyester

Tepluvzdornosť: -40 – +90 – 110 °C (líši sa podľa výrobcu)

Označenie remeňov vyrobených v jednej sérii je S=C Plus", "Set Free", "L=L", "M=S". V prípade uvedených remeňov nie je potrebné aby výrobné kódy boli totožné alebo ich vyrábať v rovnakom čase; tieto pásy sa môžu vždy používať v sérii.

Výrobcovia klasických klinových remeňov profilu AX/X13

Ponúkame široký sortiment remeňov od niekoľkých významných výrobcov remeňov: Optibelt, DTE, Sanok Rubber (Stomil) Power Belt, ConCar, SWR, Bando, Mitsuboshi, Misumi, Gates, Continental, Synchroflex Brecoflex, Elatech, PIX, Megadyne, Hutchinson, ... .

Výrobca klinových remeňov DTE Energy

Remene DTE, ktoré spoločnosť Power Belt uviedla na východoeurópsky trh, sú dôstojnou konkurenciou kvality väčších a známejších výrobcov. Výrobky DTE pre európsky trh s remeňmi, ktorý si vyžaduje vysokú kvalitu, sú vo všetkých ohľadoch v súlade s európskymi normami ISO. Remene DTE predstavujú cenovo dostupné riešenie a spoľahlivú kvalitu pre všetky odvetvia priemyslu. Remene DTE vyrába spoločnosť Sanok Rubber (Stomil) výhradne pre Power Belt.

Niekoľko užitočných informácií o našej webovej stránke

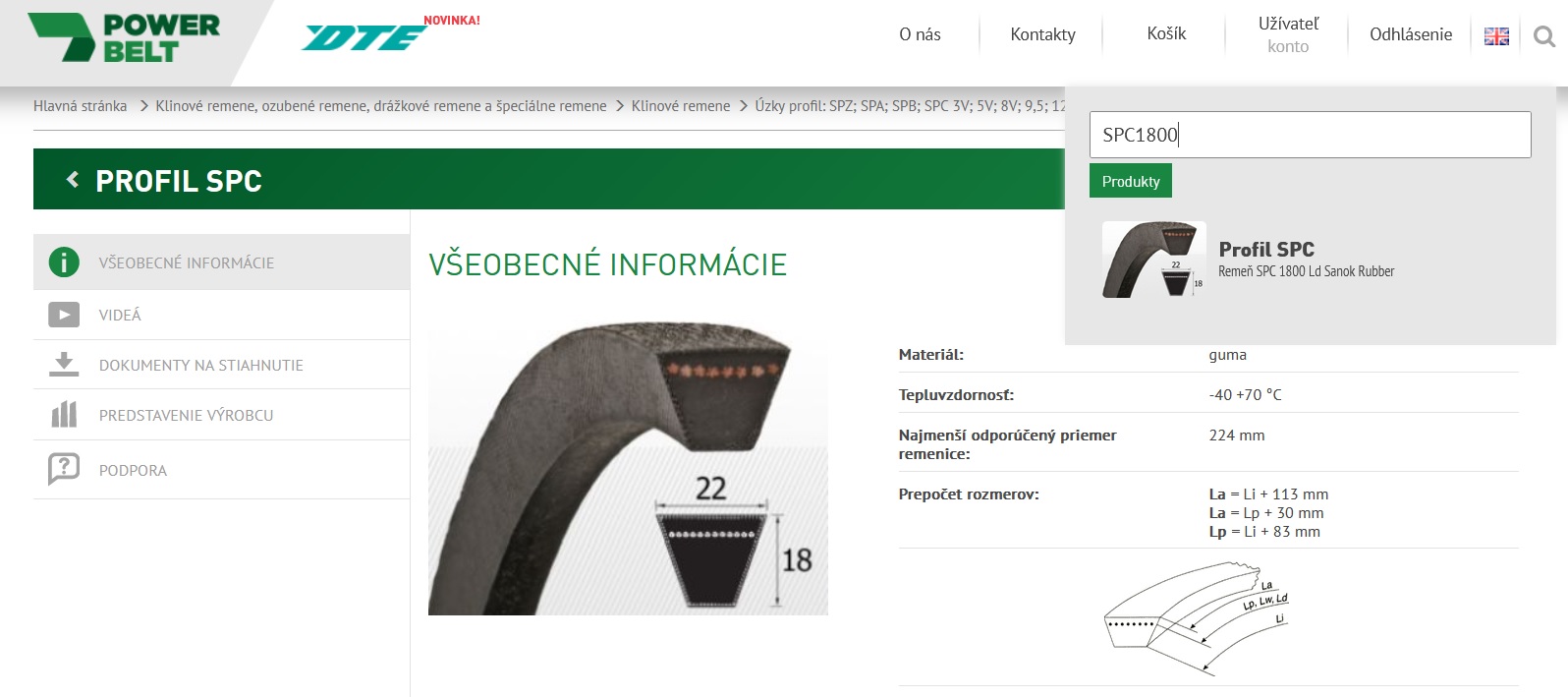

Ak do rýchleho vyhľadávania zadáte veľkosť remeňa bez medzier - a my túto veľkosť máme - webová stránka vás navedie na správny produkt. Platí to aj v prípade, ak zadáte čísla dielov výrobcu poľnohospodárskeho traktora a kosačky na trávu.

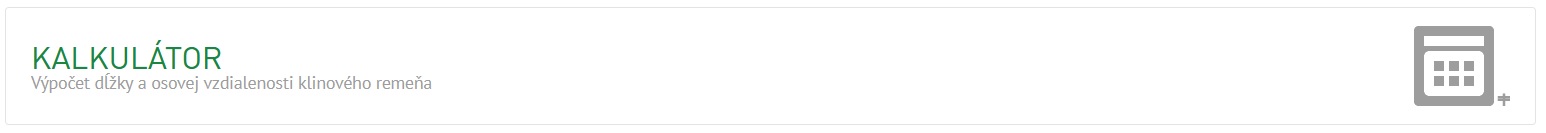

Ak chcete vypočítať dĺžku remeňa alebo osovú vzdialenosť, použite kalkulačku dĺžky remeňa a osovej vzdialenosti na našej webovej stránke nad zoznamom veľkostí remeňov.
