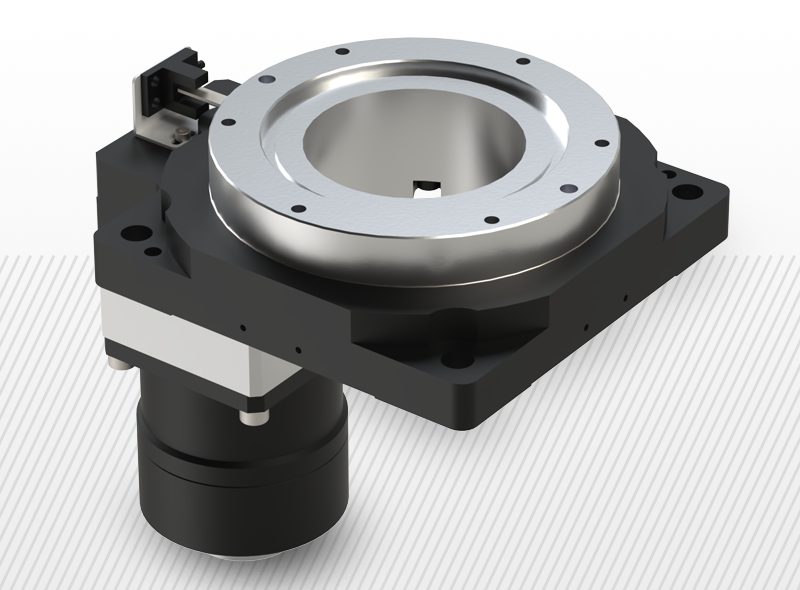

Typ DYH 130 FP M=18-30 Nm, F ax=2000 N priemer rozstupovej kružnice: 104 mm s prídavnou prevodovkou

Všeobecné informácie

Typ: FP polohovací rotačný aktuátor
Rozmery rámu: 130 mm
Priemer rozstupovej kružnice: 104 mm
Polohovacia presnosť: <=120 uhlových sekúnd
Odporúčaný výkon servomotora: 200/400 W
Odporúčaný typ krokového motora: NEMA23
Ochrana: IP40
Rozmery pre pripojenie:

Pre stiahnutie 3D modelu kliknite na nasledujúci odkaz: STIAHNUŤ 3D MODEL

Na tej istej stránke si môžete jednoducho vygenerovať objednávací kód pre požadovaný produkt. Vygenerovaný kód nám, prosím, pošlite e-mailom na adresu: linearnatechnika@powerbelt.sk

Na vašu žiadosť o cenovú ponuku odpovieme v čo najkratšom čase.

Podrobný popis

Rotačný aktuátor LIMON umožňuje polohovať výrobky priamo pohonom servomotora alebo krokového motora. Vo vnútri rotačného aktuátora sa nachádza prevodovka, ktorá zabezpečuje vysoko výkonný pohon. Rotačný aktuátor poskytuje vysokú presnosť a dosahuje presnosť až ±0,04°. Vďaka ľubovolnému montážu sa dá použiť na polohovanie na stenu alebo hore nohami. Jeho veľkou výhodou oproti mechanickým polohovacím aktuátorom je, že sa môže zastaviť nielen vo vopred určenej mechanickej polohe, ale prakticky kdekoľvek, kde sa pripojený motor zastaví. Rotačný aktuáto je ideálny na nasledujúce aplikácie:

Pre aplikácie vyžadujúce vysokú presnosť

Vysoko presné polohovanie pomocou dutého otvoru

Videá

Predstavenie výrobcu

Podpora Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Hodnoty „C“ uvedené v tabuľke sú znázornené na výkrese v pravom hornom rohu.
Prosíme Vás o strpenie, údaje sa načítavajú.
Nová funkcia!
Možnosť vyhľadávania v údajoch jedného stĺpca
Kliknutím na text v hlavičke stĺpca prejdete do funkcie vyhľadávania. Zadajte informáciu zo zvoleného stĺpca, ktorú hľadáte, aby ste zúžili počet riadkov v tabuľke a vyhli sa rolovaniu stránky.
Viac nezobrazovať
Číslo artiklu
Typ
Prevod
Použiteľný
k motoru
C1
csatl. furat osztokör
C2
csatl. menet
mére
C3
motor tengely
átm
C4
Tengelycsonk hossz
C5
motor csatl. perem
3D
model
 Predajná cena
86.100.639 DYH130FP-30 M20 30 200/400W 70mm M5 14mm 30mm 50mm Prosím zaregistrujte/prihláste sa
86.100.638 DYH130FP-30 P40 30 400W 70mm M4 14mm 30mm 50mm Prosím zaregistrujte/prihláste sa
86.100.641 DYH130FP-40 M20 40 200/400W 70mm M5 14mm 30mm 50mm Prosím zaregistrujte/prihláste sa
86.100.640 DYH130FP-40 P40 40 400W 70mm M4 14mm 30mm 50mm Prosím zaregistrujte/prihláste sa
86.100.643 DYH130FP-50 M20 50 200/400W 70mm M5 14mm 30mm 50mm Prosím zaregistrujte/prihláste sa
86.100.642 DYH130FP-50 P40 50 400W 70mm M4 14mm 30mm 50mm Prosím zaregistrujte/prihláste sa
