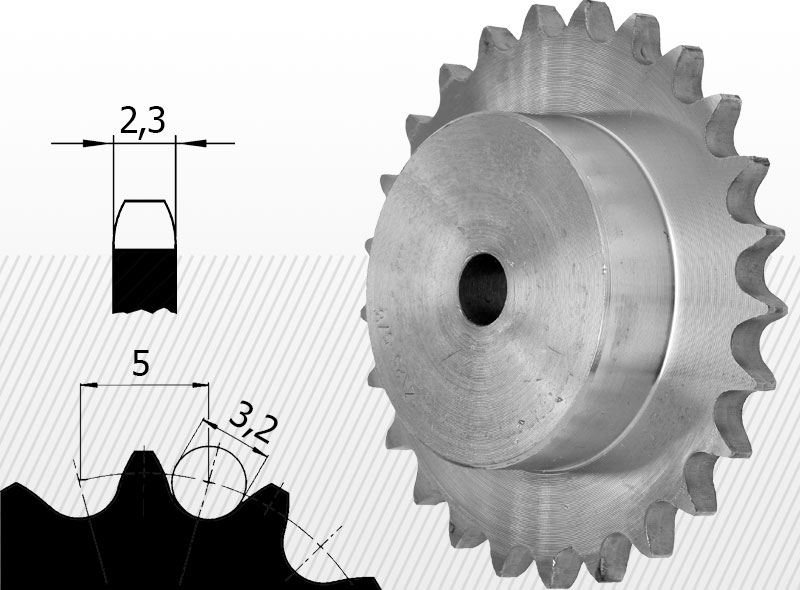

Typ 03B 5 X 2,5 mm

Materiál: C45 oceľ
Vyhotovenie: s nábojom
Rozostup P: 5 mm
Priemer valčeka D: 3,2 mm
Číslo normy: DIN 8187 - ISO/R 606

SATI SPA

SATI – komponenty pre priemyselné pohony

SATI je talianska značka s viac ako 50-ročnými skúsenosťami v oblasti mechanického prenosu výkonu. Spoločnosť bola založená v roku 1974 v meste Calderara di Reno neďaleko Bologne a postupne si vybudovala medzinárodné postavenie dodávateľa štandardných aj špecializovaných komponentov pre priemyselné pohony.

Sortiment SATI nachádza uplatnenie pri výrobe nových strojov, modernizácii zariadení aj pravidelnej priemyselnej údržbe. Zahŕňa remenice, reťazové kolesá, upínacie a zverné prvky, hriadeľové spojky a ďalšie mechanické komponenty. Široká ponuka rozmerov a vyhotovení umožňuje zostaviť pohon podľa prenášaného výkonu, pracovných otáčok, priemeru hriadeľa a konkrétnych prevádzkových podmienok.

Remenice pre klinové a ozubené remene

Dôležitú časť ponuky značky predstavujú remenice určené na prenos výkonu pomocou klinových alebo ozubených remeňov. Používajú sa v dopravníkoch, ventilátoroch, čerpadlách, obrábacích strojoch, poľnohospodárskej technike a ďalších priemyselných zariadeniach.

Pri výbere remenice je potrebné zohľadniť jej profil, priemer, počet drážok alebo zubov, spôsob upevnenia a rozmery hriadeľa. Správna kombinácia remenice a remeňa pomáha zabezpečiť efektívny prenos výkonu, rovnomerný chod a primeranú životnosť celého pohonu. Presné vyhotovenie zároveň obmedzuje vibrácie a nerovnomerné zaťažovanie ložísk.

Zverné púzdra a upínacie prvky

Na jednoduchú montáž remeníc, reťazových kolies a ďalších rotačných komponentov možno použiť zverné púzdra. Umožňujú vytvoriť pevné spojenie medzi nábojom a hriadeľom bez potreby komplikovaných úprav komponentov. Ich výhodou je tiež jednoduchšia demontáž pri údržbe alebo výmene opotrebovaných častí.

SATI ponúka aj systémy Taper Bush, ktoré sa využívajú pri remeniciach a reťazových kolesách s kužeľovým otvorom. Pri výbere treba zosúladiť veľkosť púzdra s otvorom náboja, priemerom hriadeľa a požadovaným prenosom krútiaceho momentu. Správna montáž a dodržanie predpísaného uťahovacieho momentu skrutiek sú dôležité pre bezpečnú prevádzku spoja.

Reťazové kolesá SATI

Sortiment dopĺňajú reťazové kolesá pre valčekové reťaze používané v pohonných a dopravníkových mechanizmoch. Dostupné môžu byť ako kolesá s nábojom, kotúče bez náboja alebo vyhotovenia pripravené na montáž pomocou kužeľového púzdra.

Pri návrhu reťazového pohonu je rozhodujúca rozteč reťaze, počet zubov, počet radov, otáčky a veľkosť prenášaného zaťaženia. Dôležité je tiež presné zarovnanie kolies a správne nastavenie reťaze. Opotrebované alebo nesprávne zvolené koleso môže urýchliť predlžovanie reťaze, zvýšiť hlučnosť a skrátiť životnosť celého mechanizmu.

Hriadeľové spojky pre priemyselné zariadenia

Na vzájomné prepojenie hnacieho a poháňaného hriadeľa slúžia hriadeľové spojky. Podľa konštrukcie dokážu prenášať krútiaci moment a súčasne čiastočne kompenzovať uhlové, radiálne alebo axiálne nepresnosti medzi hriadeľmi. Pružné vyhotovenia môžu zároveň tlmiť rázy a vibrácie vznikajúce počas rozbehu alebo pri premenlivom zaťažení.

Konkrétny typ spojky sa volí podľa krútiaceho momentu, pracovných otáčok, priemerov hriadeľov, veľkosti prípustnej nesúososti a podmienok okolitého prostredia. Správne zvolená spojka pomáha chrániť motor, prevodovku, ložiská aj ďalšie časti pohonného systému.

Kvalita, kontrola a dostupnosť produktov

SATI venuje pozornosť rozmerovej presnosti, kontrole materiálov a sledovateľnosti svojich produktov. Systémy riadenia spoločnosti zodpovedajú požiadavkám noriem ISO 9001 a ISO 45001, ktoré sa týkajú riadenia kvality, bezpečnosti a ochrany zdravia pri práci.

Rýchle vybavovanie objednávok podporuje skladová a logistická základňa s plochou viac ako 7 000 m². Viac ako 10 000 skladových položiek umožňuje pružne reagovať na požiadavky výrobných spoločností, servisných organizácií aj prevádzok, ktoré potrebujú obmedziť prestoje zariadení. IT podpora logistiky zároveň zabezpečuje sledovateľnosť a presné spracovanie objednávok.

SATI v ponuke Powerbelt

Komponenty SATI sú vhodné pre výrobcov strojov, konštruktérov, servisné spoločnosti aj podnikové oddelenia údržby. Široký výber štandardizovaných rozmerov uľahčuje ich použitie v nových zariadeniach aj pri výmene existujúcich dielov.

Pri výbere konkrétneho komponentu je potrebné poznať typ pohonu, prenášaný výkon alebo krútiaci moment, pracovné otáčky, rozmery hriadeľa a podmienky prostredia. Správne navrhnutá kombinácia remenice, reťazového kolesa, upínacieho prvku alebo spojky podporuje spoľahlivú prevádzku a dlhú životnosť celého pohonného systému.

Podpora Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

René Almássy
René Almássy

Produktový manažér

+421 917 930 362
rene.almassy@powerbelt.sk

Daniel Krebes
Daniel Krebes

Asistent manažéra

421 918 805 450
daniel.krebes@powerbelt.sk

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Prosíme Vás o strpenie, údaje sa načítavajú.
Číslo artiklu
Rozostup
Počet radov
Počet zubov
Priemer (mm)
Hranice
obrábania
3D
model
Predajná cena
PS01039 03B 1 Z=039 63,90 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01040 03B 1 Z=040 65,50 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01010 03B 1 Z=010 17,90 6-6 mm Prosím zaregistrujte/prihláste sa!
PS01011 03B 1 Z=011 19,50 7-7 mm Prosím zaregistrujte/prihláste sa!
PS01016 03B 1 Z=016 27,40 9-10 mm Prosím zaregistrujte/prihláste sa!
PS01017 03B 1 Z=017 29,00 9-10 mm Prosím zaregistrujte/prihláste sa!
PS01018 03B 1 Z=018 30,50 9-10 mm Prosím zaregistrujte/prihláste sa!
PS01019 03B 1 Z=019 32,10 9-10 mm Prosím zaregistrujte/prihláste sa!
PS01022 03B 1 Z=022 36,90 9-11 mm Prosím zaregistrujte/prihláste sa!
PS01024 03B 1 Z=024 40,10 9-11 mm Prosím zaregistrujte/prihláste sa!
PS01025 03B 1 Z=025 41,60 9-11 mm Prosím zaregistrujte/prihláste sa!
PS01027 03B 1 Z=027 44,80 9-16 mm Prosím zaregistrujte/prihláste sa!
PS01031 03B 1 Z=031 51,20 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01033 03B 1 Z=033 54,40 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01034 03B 1 Z=034 55,90 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01008 03B 1 Z=008 14,80 5-5 mm Prosím zaregistrujte/prihláste sa!
PS01009 03B 1 Z=009 16,40 6-6 mm Prosím zaregistrujte/prihláste sa!
PS01012 03B 1 Z=012 21,10 7-7 mm Prosím zaregistrujte/prihláste sa!
PS01013 03B 1 Z=013 22,60 7-7 mm Prosím zaregistrujte/prihláste sa!
PS01014 03B 1 Z=014 24,20 7-7 mm Prosím zaregistrujte/prihláste sa!
PS01015 03B 1 Z=015 25,80 7-7 mm Prosím zaregistrujte/prihláste sa!
PS01020 03B 1 Z=020 33,70 9-10 mm Prosím zaregistrujte/prihláste sa!
PS01021 03B 1 Z=021 35,30 9-11 mm Prosím zaregistrujte/prihláste sa!
PS01023 03B 1 Z=023 38,50 9-11 mm Prosím zaregistrujte/prihláste sa!
PS01028 03B 1 Z=028 46,40 9-16 mm Prosím zaregistrujte/prihláste sa!
PS01029 03B 1 Z=029 48,00 9-16 mm Prosím zaregistrujte/prihláste sa!
PS01030 03B 1 Z=030 49,60 9-16 mm Prosím zaregistrujte/prihláste sa!
PS01032 03B 1 Z=032 52,80 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01035 03B 1 Z=035 57,50 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01036 03B 1 Z=036 59,10 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01037 03B 1 Z=037 60,70 9-20 mm Prosím zaregistrujte/prihláste sa!
PS01038 03B 1 Z=038 62,30 9-20 mm Prosím zaregistrujte/prihláste sa!
