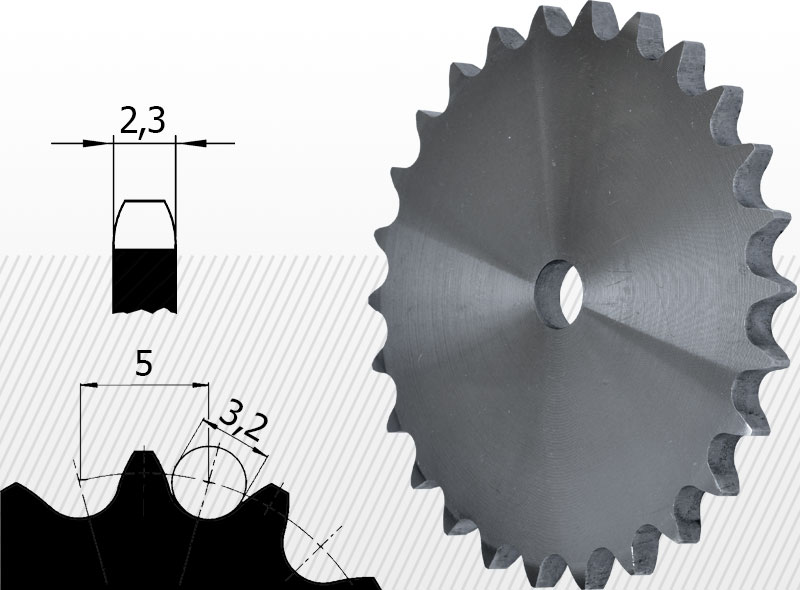

Typ 03B 5 X 2,5 mm

Materiál: C45 oceľ
Vyhotovenie: Bez náboja (Disk)
Rozostup P: 5 mm
Priemer valčeka D: 3,2 mm
Číslo normy:: DIN 8187 - ISO/R 606

SATI SPA

SATI – komponenty pre priemyselné pohony

SATI je talianska značka s viac ako 50-ročnými skúsenosťami v oblasti mechanického prenosu výkonu. Spoločnosť bola založená v roku 1974 v meste Calderara di Reno neďaleko Bologne a postupne si vybudovala medzinárodné postavenie dodávateľa štandardných aj špecializovaných komponentov pre priemyselné pohony.

Sortiment SATI nachádza uplatnenie pri výrobe nových strojov, modernizácii zariadení aj pravidelnej priemyselnej údržbe. Zahŕňa remenice, reťazové kolesá, upínacie a zverné prvky, hriadeľové spojky a ďalšie mechanické komponenty. Široká ponuka rozmerov a vyhotovení umožňuje zostaviť pohon podľa prenášaného výkonu, pracovných otáčok, priemeru hriadeľa a konkrétnych prevádzkových podmienok.

Remenice pre klinové a ozubené remene

Dôležitú časť ponuky značky predstavujú remenice určené na prenos výkonu pomocou klinových alebo ozubených remeňov. Používajú sa v dopravníkoch, ventilátoroch, čerpadlách, obrábacích strojoch, poľnohospodárskej technike a ďalších priemyselných zariadeniach.

Pri výbere remenice je potrebné zohľadniť jej profil, priemer, počet drážok alebo zubov, spôsob upevnenia a rozmery hriadeľa. Správna kombinácia remenice a remeňa pomáha zabezpečiť efektívny prenos výkonu, rovnomerný chod a primeranú životnosť celého pohonu. Presné vyhotovenie zároveň obmedzuje vibrácie a nerovnomerné zaťažovanie ložísk.

Zverné púzdra a upínacie prvky

Na jednoduchú montáž remeníc, reťazových kolies a ďalších rotačných komponentov možno použiť zverné púzdra. Umožňujú vytvoriť pevné spojenie medzi nábojom a hriadeľom bez potreby komplikovaných úprav komponentov. Ich výhodou je tiež jednoduchšia demontáž pri údržbe alebo výmene opotrebovaných častí.

SATI ponúka aj systémy Taper Bush, ktoré sa využívajú pri remeniciach a reťazových kolesách s kužeľovým otvorom. Pri výbere treba zosúladiť veľkosť púzdra s otvorom náboja, priemerom hriadeľa a požadovaným prenosom krútiaceho momentu. Správna montáž a dodržanie predpísaného uťahovacieho momentu skrutiek sú dôležité pre bezpečnú prevádzku spoja.

Reťazové kolesá SATI

Sortiment dopĺňajú reťazové kolesá pre valčekové reťaze používané v pohonných a dopravníkových mechanizmoch. Dostupné môžu byť ako kolesá s nábojom, kotúče bez náboja alebo vyhotovenia pripravené na montáž pomocou kužeľového púzdra.

Pri návrhu reťazového pohonu je rozhodujúca rozteč reťaze, počet zubov, počet radov, otáčky a veľkosť prenášaného zaťaženia. Dôležité je tiež presné zarovnanie kolies a správne nastavenie reťaze. Opotrebované alebo nesprávne zvolené koleso môže urýchliť predlžovanie reťaze, zvýšiť hlučnosť a skrátiť životnosť celého mechanizmu.

Hriadeľové spojky pre priemyselné zariadenia

Na vzájomné prepojenie hnacieho a poháňaného hriadeľa slúžia hriadeľové spojky. Podľa konštrukcie dokážu prenášať krútiaci moment a súčasne čiastočne kompenzovať uhlové, radiálne alebo axiálne nepresnosti medzi hriadeľmi. Pružné vyhotovenia môžu zároveň tlmiť rázy a vibrácie vznikajúce počas rozbehu alebo pri premenlivom zaťažení.

Konkrétny typ spojky sa volí podľa krútiaceho momentu, pracovných otáčok, priemerov hriadeľov, veľkosti prípustnej nesúososti a podmienok okolitého prostredia. Správne zvolená spojka pomáha chrániť motor, prevodovku, ložiská aj ďalšie časti pohonného systému.

Kvalita, kontrola a dostupnosť produktov

SATI venuje pozornosť rozmerovej presnosti, kontrole materiálov a sledovateľnosti svojich produktov. Systémy riadenia spoločnosti zodpovedajú požiadavkám noriem ISO 9001 a ISO 45001, ktoré sa týkajú riadenia kvality, bezpečnosti a ochrany zdravia pri práci.

Rýchle vybavovanie objednávok podporuje skladová a logistická základňa s plochou viac ako 7 000 m². Viac ako 10 000 skladových položiek umožňuje pružne reagovať na požiadavky výrobných spoločností, servisných organizácií aj prevádzok, ktoré potrebujú obmedziť prestoje zariadení. IT podpora logistiky zároveň zabezpečuje sledovateľnosť a presné spracovanie objednávok.

SATI v ponuke Powerbelt

Komponenty SATI sú vhodné pre výrobcov strojov, konštruktérov, servisné spoločnosti aj podnikové oddelenia údržby. Široký výber štandardizovaných rozmerov uľahčuje ich použitie v nových zariadeniach aj pri výmene existujúcich dielov.

Pri výbere konkrétneho komponentu je potrebné poznať typ pohonu, prenášaný výkon alebo krútiaci moment, pracovné otáčky, rozmery hriadeľa a podmienky prostredia. Správne navrhnutá kombinácia remenice, reťazového kolesa, upínacieho prvku alebo spojky podporuje spoľahlivú prevádzku a dlhú životnosť celého pohonného systému.

Podpora Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

René Almássy
René Almássy

Produktový manažér

+421 917 930 362
rene.almassy@powerbelt.sk

Daniel Krebes
Daniel Krebes

Asistent manažéra

421 918 805 450
daniel.krebes@powerbelt.sk

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Prosíme Vás o strpenie, údaje sa načítavajú.
Číslo artiklu
Rozostup
Počet radov
Počet zubov
Priemer (mm)
Hranice
obrábania
3D
model
Predajná cena
CS01052 03B 1 Z=052 85,00 11-52 mm Prosím zaregistrujte/prihláste sa!
CS01057 03B 1 Z=057 92,90 11-60 mm Prosím zaregistrujte/prihláste sa!
CS01060 03B 1 Z=060 97,70 11-64 mm Prosím zaregistrujte/prihláste sa!
CS01008 03B 1 Z=008 14,80 4-5 mm Prosím zaregistrujte/prihláste sa!
CS01009 03B 1 Z=009 16,40 4-5 mm Prosím zaregistrujte/prihláste sa!
CS01010 03B 1 Z=010 17,90 4-5 mm Prosím zaregistrujte/prihláste sa!
CS01011 03B 1 Z=011 19,50 6-7 mm Prosím zaregistrujte/prihláste sa!
CS01012 03B 1 Z=012 21,10 6-8 mm Prosím zaregistrujte/prihláste sa!
CS01013 03B 1 Z=013 22,60 6-9 mm Prosím zaregistrujte/prihláste sa!
CS01018 03B 1 Z=018 30,50 7-14 mm Prosím zaregistrujte/prihláste sa!
CS01019 03B 1 Z=019 32,10 7-15 mm Prosím zaregistrujte/prihláste sa!
CS01020 03B 1 Z=020 33,70 7-16 mm Prosím zaregistrujte/prihláste sa!
CS01021 03B 1 Z=021 35,30 9-20 mm Prosím zaregistrujte/prihláste sa!
CS01022 03B 1 Z=022 36,90 9-22 mm Prosím zaregistrujte/prihláste sa!
CS01027 03B 1 Z=027 44,80 9-30 mm Prosím zaregistrujte/prihláste sa!
CS01033 03B 1 Z=033 54,40 9-37 mm Prosím zaregistrujte/prihláste sa!
CS01034 03B 1 Z=034 55,90 9-38 mm Prosím zaregistrujte/prihláste sa!
CS01037 03B 1 Z=037 60,70 9-40 mm Prosím zaregistrujte/prihláste sa!
CS01040 03B 1 Z=040 65,50 9-44 mm Prosím zaregistrujte/prihláste sa!
CS01045 03B 1 Z=045 73,80 9-47 mm Prosím zaregistrujte/prihláste sa!
CS01046 03B 1 Z=046 75,40 9-48 mm Prosím zaregistrujte/prihláste sa!
CS01055 03B 1 Z=055 89,70 11-56 mm Prosím zaregistrujte/prihláste sa!
CS01056 03B 1 Z=056 91,30 11-58 mm Prosím zaregistrujte/prihláste sa!
CS01028 03B 1 Z=028 46,40 9-31 mm Prosím zaregistrujte/prihláste sa!
CS01032 03B 1 Z=032 52,80 9-36 mm Prosím zaregistrujte/prihláste sa!
CS01014 03B 1 Z=014 24,20 6-10 mm Prosím zaregistrujte/prihláste sa!
CS01042 03B 1 Z=042 69,10 9-45 mm Prosím zaregistrujte/prihláste sa!
CS01044 03B 1 Z=044 72,20 9-46 mm Prosím zaregistrujte/prihláste sa!
CS01048 03B 1 Z=048 78,60 9-49 mm Prosím zaregistrujte/prihláste sa!
CS01050 03B 1 Z=050 81,80 9-50 mm Prosím zaregistrujte/prihláste sa!
CS01054 03B 1 Z=054 88,10 11-54 mm Prosím zaregistrujte/prihláste sa!
CS01058 03B 1 Z=058 94,50 11-62 mm Prosím zaregistrujte/prihláste sa!
CS01062 03B 1 Z=062 100,90 13-76 mm Prosím zaregistrujte/prihláste sa!
CS01065 03B 1 Z=065 105,60 13-78 mm Prosím zaregistrujte/prihláste sa!
CS01085 03B 1 Z=085 137,50 15-100 mm Prosím zaregistrujte/prihláste sa!
CS01090 03B 1 Z=090 145,40 15-110 mm Prosím zaregistrujte/prihláste sa!
CS01100 03B 1 z=100 161,30 15-130 mm Prosím zaregistrujte/prihláste sa!
CS01114 03B 1 z=114 183,60 15-150 mm Prosím zaregistrujte/prihláste sa!
CS01120 03B 1 z=120 193,20 15-160 mm Prosím zaregistrujte/prihláste sa!
CS01015 03B 1 Z=015 25,80 6-11 mm Prosím zaregistrujte/prihláste sa!
CS01016 03B 1 Z=016 27,40 7-12 mm Prosím zaregistrujte/prihláste sa!
CS01017 03B 1 Z=017 29,00 7-13 mm Prosím zaregistrujte/prihláste sa!
CS01023 03B 1 Z=023 38,50 9-23 mm Prosím zaregistrujte/prihláste sa!
CS01024 03B 1 Z=024 40,10 9-25 mm Prosím zaregistrujte/prihláste sa!
CS01025 03B 1 Z=025 41,60 9-26 mm Prosím zaregistrujte/prihláste sa!
CS01026 03B 1 Z=026 43,20 9-27 mm Prosím zaregistrujte/prihláste sa!
CS01030 03B 1 Z=030 49,60 9-35 mm Prosím zaregistrujte/prihláste sa!
CS01035 03B 1 Z=035 57,50 9-39 mm Prosím zaregistrujte/prihláste sa!
CS01038 03B 1 Z=038 62,30 9-42 mm Prosím zaregistrujte/prihláste sa!
CS01066 03B 1 Z=066 107,20 13-80 mm Prosím zaregistrujte/prihláste sa!
CS01070 03B 1 Z=070 113,60 13-82 mm Prosím zaregistrujte/prihláste sa!
CS01075 03B 1 Z=075 121,60 13-84 mm Prosím zaregistrujte/prihláste sa!
CS01076 03B 1 Z=076 123,10 13-86 mm Prosím zaregistrujte/prihláste sa!
CS01080 03B 1 Z=080 129,50 13-88 mm Prosím zaregistrujte/prihláste sa!
CS01095 03B 1 Z=095 153,40 15-120 mm Prosím zaregistrujte/prihláste sa!
CS01110 03B 1 z=110 177,20 15-140 mm Prosím zaregistrujte/prihláste sa!
CS01125 03B 1 z=125 201,10 15-170 mm Prosím zaregistrujte/prihláste sa!
