Redlerové reťaze

ZMC Italy – priemyselné dopravné reťaze

ZMC Italy je taliansky výrobca špecializujúci sa na návrh a výrobu priemyselných dopravných reťazí. Spoločnosť založili v roku 1954 Angelo Zibetti, Mario Mattiolo a Angelo Croci s cieľom vyrábať kvalitné reťaze pre taliansky priemysel. Počas viac ako 70 rokov pôsobenia rozšírila svoje výrobné kapacity, technické znalosti aj medzinárodnú distribúciu.

ZMC sa zameriava predovšetkým na reťaze určené na dopravu materiálov a výrobkov v technologických linkách. Na rozdiel od bežnej pohonnej reťaze musí dopravná reťaz často prenášať nielen ťažnú silu, ale aj hmotnosť nákladu, zaťaženie od unášačov a dynamické sily vznikajúce pri rozbehu, zastavení alebo zmene smeru dopravníka.

Štandardné priemyselné reťaze

Výrobný program ZMC zahŕňa štandardizované dopravné reťaze podľa medzinárodných noriem ISO, DIN, British Standard a ANSI. Dostupné sú konštrukcie s metrickou aj palcovou roztečou, ktoré možno použiť pri stavbe nových zariadení alebo pri výmene existujúcej reťaze.

Štandardné rady zahŕňajú napríklad reťaze série M podľa ISO 1977 a DIN 8167, série C podľa DIN 8165, britské série Z a reťaze zodpovedajúce americkým rozmerovým systémom. Jednotlivé vyhotovenia sa odlišujú roztečou, šírkou článkov, priemerom čapov a valčekov, nosnosťou aj spôsobom pripojenia unášačov.

Pre bežné pohonné a manipulačné úlohy sú v ponuke Powerbelt dostupné aj valčekové metrážne reťaze. Pri ich výbere treba rozlišovať, či bude reťaz predovšetkým prenášať výkon medzi reťazovými kolesami, alebo priamo dopravovať materiál. Tieto úlohy môžu vyžadovať rozdielnu konštrukciu článkov a valčekov.

Špeciálne reťaze podľa požiadaviek aplikácie

Dôležitou oblasťou činnosti ZMC je výroba špeciálnych reťazí podľa technickej dokumentácie zákazníka. Konštrukciu možno prispôsobiť rozmerom existujúceho dopravníka, prenášanému zaťaženiu, typu materiálu, pracovnej rýchlosti a podmienkam prostredia.

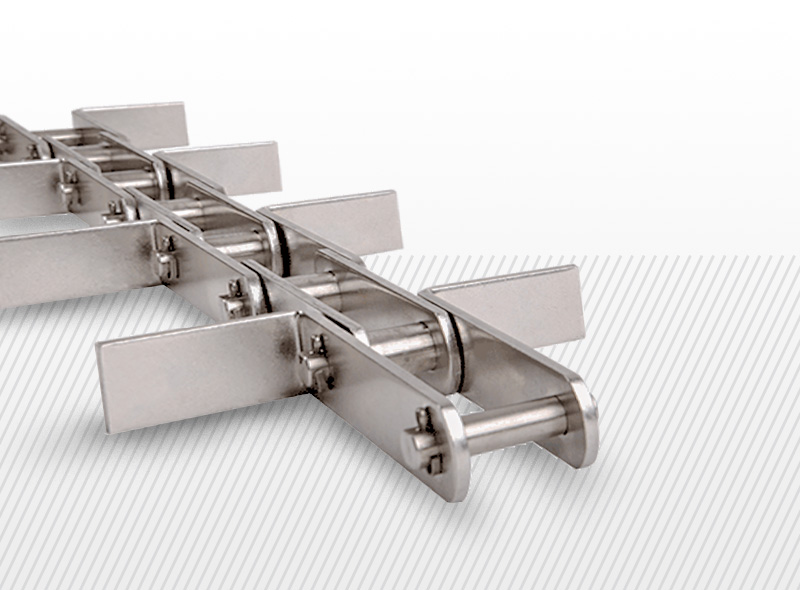

Reťaze môžu byť vybavené unášačmi, predĺženými alebo dutými čapmi, špeciálnymi valčekmi, vodiacimi prvkami a ďalšími upravenými komponentmi. Unášače môžu byť umiestnené na jednej alebo oboch stranách reťaze a ich tvar sa navrhuje podľa toho, či majú materiál posúvať, zdvíhať, polohovať alebo udržiavať v stanovenej vzdialenosti.

Pre aplikácie, v ktorých bežná katalógová reťaz nevyhovuje, ponúka Powerbelt reťazové prevody na zákazku. Pri návrhu je potrebné uviesť rozmery reťaze, dĺžku, pracovné zaťaženie, rýchlosť, umiestnenie unášačov a vlastnosti pracovného prostredia. Pri náhrade existujúcej reťaze môže pomôcť aj vzorka pôvodného článku alebo kompletná technická dokumentácia stroja.

Reťaze pre rôzne priemyselné odvetvia

Špeciálne dopravné reťaze ZMC sa používajú v potravinárstve, automobilovom priemysle, papierenskom priemysle, pri výrobe stavebných materiálov, spracovaní dreva, lakovacích linkách, peciach, baliacich zariadeniach a poľnohospodárskych strojoch. Každé z týchto odvetví kladie na konštrukciu reťaze rozdielne požiadavky.

V potravinárskych prevádzkach môže byť rozhodujúca odolnosť proti vode, čistiacim prostriedkom a pravidelnému umývaniu. Pri preprave cez pece alebo sušiarne treba zohľadniť vysokú teplotu, tepelnú rozťažnosť a vhodné mazanie. V prašnom prostredí môžu nečistoty prenikať medzi čap a puzdro a vytvárať abrazívnu zmes, ktorá urýchľuje opotrebovanie.

ZMC vyrába aj reťaze pre systémy na umývanie fliaš. V týchto zariadeniach môže reťaz pracovať ponorená vo vode s čistiacim prostriedkom a súčasne byť vystavená abrazívnym nečistotám, ako sú zvyšky etikiet, papier a prach. Konštrukcia preto musí zodpovedať mechanickému aj chemickému namáhaniu konkrétnej linky.

Reťaze pre poľnohospodárske stroje

Poľnohospodárske reťaze sa používajú v balíkovacích lisoch, zberových strojoch, elevátoroch a mechanizmoch na dopravu krmiva alebo rastlinného materiálu. ZMC vyrába reťaze pre balíkovaciu a zberovú techniku už viac ako päť desaťročí.

Poľnohospodárske stroje pracujú v prostredí s prachom, vlhkosťou, zeminou a rastlinnými zvyškami. Reťaze sú zároveň vystavené rázovému zaťaženiu a počas sezóny často pracujú dlhé hodiny bez prestávky. Pri ich návrhu je preto dôležitá pevnosť, odolnosť proti opotrebovaniu a možnosť spoľahlivého upevnenia pracovných priečok alebo unášačov.

Výroba pod kontrolou ZMC

ZMC postupne vybudovalo rozsiahle technologické zázemie vo vlastnom závode v meste Cavaria. Výrobný proces zahŕňa lisovanie bočných doštičiek, obrábanie čapov, puzdier a valčekov, laserové rezanie špeciálnych dielov, tepelné spracovanie, montáž a výstupnú kontrolu.

V roku 1972 začala spoločnosť automatizovať vybrané časti výroby. V deväťdesiatych rokoch investovala do vysokovýkonných lisov a vlastných zariadení na tepelné spracovanie. Vďaka tomu získala kontrolu nad jednou z najdôležitejších fáz výroby, ktorá ovplyvňuje tvrdosť, pevnosť a odolnosť reťazových komponentov proti opotrebovaniu.

Technologické možnosti následne rozšírili moderné obrábacie stroje a laserové rezacie centrá. Laserové rezanie umožňuje vyrábať zložité bočné doštičky a špeciálne diely bez potreby vytvárať lisovací nástroj pre každý menší alebo individuálny výrobný rad.

Kvalita a presnosť dopravnej reťaze

Systém riadenia kvality ZMC je certifikovaný podľa normy ISO 9001:2015. Kontroluje sa rozmerová presnosť komponentov, mechanické vlastnosti materiálu, výsledky tepelného spracovania a správnosť montáže. Konzistentné rozmery sú dôležité pre rovnomerné rozloženie zaťaženia medzi jednotlivé články a správne zapadanie reťaze do zubov reťazových kolies.

Kvalitná reťaz sama osebe nezaručí bezporuchovú prevádzku. Dôležité je správne vedenie, zarovnanie reťazových kolies, vhodné napnutie a mazanie. Príliš napnutá reťaz zvyšuje zaťaženie čapov a ložísk, zatiaľ čo nadmerne voľná reťaz môže kmitať, narážať do konštrukcie alebo preskakovať.

Kompletné riešenia pre dopravníkové systémy

Pri návrhu dopravníka je potrebné posudzovať reťaz spolu s reťazovými kolesami, vodiacimi lištami, unášačmi a nosnou konštrukciou. Sortiment Powerbelt zahŕňa aj dopravníkové elementy a transportné komponenty pre stavbu a údržbu manipulačných systémov.

ZMC Italy spája viac ako 70 rokov skúseností s vlastným tepelným spracovaním, presným obrábaním a výrobou individuálnych konštrukcií. Výsledkom sú štandardné aj špeciálne dopravné reťaze určené pre aplikácie, v ktorých sú rozhodujúce spoľahlivosť, vysoká nosnosť a dlhá prevádzková životnosť.
