Rozmery zobrazené na výkrese sú uvedené v tabuľke nižšie. Skontrolujte, prosím, kompatibilitu!
Konfigurátor servoprevodoviek výrobcu (KDP) je k dispozícii na nasledujúcom odkaze. Umožňuje generovanie výkresov a 3D modelov na základe servomotora a overenie správnosti pripojovacej príruby.
Odkaz na konfiguračný softvér výrobcu: KOFON
KOFON Motion Group je výrobca komponentov a riešení pre presné riadenie pohybu. Spoločnosť bola založená v roku 2010 a v súčasnosti zamestnáva viac ako 830 pracovníkov. Jej produkty nachádzajú uplatnenie v robotike, automatizovaných výrobných linkách, presných obrábacích strojoch, inteligentných logistických systémoch, zdravotníckej technike, polovodičovom priemysle a ďalších technologicky náročných odvetviach.

Výrobný program zahŕňa najmä presné planetové prevodovky, uhlové prevodovky, harmonické prevodovky, modulárne robotické kĺby, riešenia pre autonómne vozidlá AGV a AMR či presné valčekové skrutky. Pri vývoji sa spoločnosť zameriava na presnosť, stabilitu, vysokú tuhosť a spoľahlivú prevádzku. Okrem štandardných produktov ponúka aj riešenia prispôsobené konkrétnym požiadavkám zákazníkov.

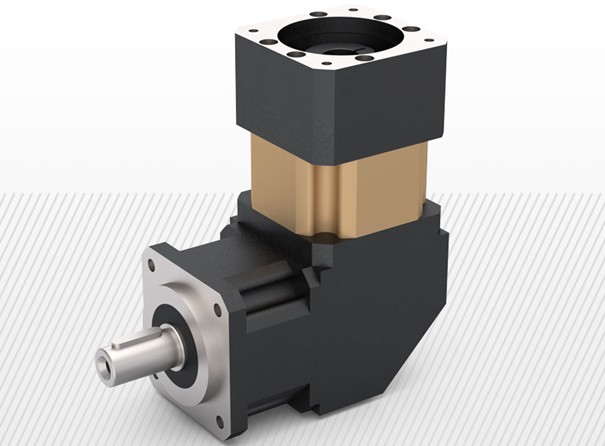

Dôležitú časť ponuky tvoria planetové servoprevodovky CaesarPlanetary®. Ich úlohou je znižovať otáčky servomotora a zároveň zvyšovať výstupný krútiaci moment. Kompaktná konštrukcia, vysoká účinnosť, nízka vôľa a presný chod ich predurčujú na použitie v automatizácii, CNC strojoch, dopravníkoch, baliacich linkách a polohovacích zariadeniach.
Planetové prevodovky KOFON sú dostupné v rôznych veľkostiach, konštrukčných vyhotoveniach a prevodových pomeroch. Vhodná prevodovka sa vyberá podľa výkonu a parametrov servomotora, požadovaného krútiaceho momentu, prevodového pomeru, presnosti a spôsobu montáže.
Pre robotiku, automaticky navádzané vozidlá a ďalšie aplikácie vyžadujúce vysoký prevod v kompaktnom priestore ponúka KOFON aj harmonické prevodovky Elitewave®. Vyznačujú sa nízkou vôľou, presným polohovaním a priaznivým pomerom prenášaného krútiaceho momentu k rozmerom. Uplatnenie nachádzajú napríklad v robotických kĺboch, automatizačnej technike a pohonoch systémov AGV a AMR.
Výber vhodnej kombinácie servomotora a prevodovky uľahčuje konfiguračný program KOFON Design Programme – KDP. Používateľ môže zadať požadované parametre aplikácie a vyhľadať zodpovedajúce riešenie pre pohon dopravníka, vretena, pastorka, otočného stola alebo iného mechanizmu.
Databáza programu obsahuje servomotory rôznych svetových výrobcov. Po zvolení vhodnej kombinácie možno bezplatne stiahnuť technický výkres vo formátoch PDF, DWG alebo STEP. Konštruktéri tak môžu prevodovku jednoduchšie začleniť do pripravovaného stroja alebo zariadenia.
Systém riadenia kvality spoločnosti KOFON spĺňa požiadavky normy ISO 9001:2015. Jednotlivé diely aj hotové výrobky sú počas výroby sledovateľné, čo umožňuje kontrolovať ich pôvod a výrobné parametre. Dôraz sa kladie na presnosť obrábania, tepelné spracovanie, kvalitu ozubenia a stabilitu výsledných technických vlastností.
Okrem štandardných prevodoviek dokáže technický tím KOFON pripraviť aj riešenia prispôsobené požiadavkám konkrétneho projektu. Vďaka širokému sortimentu, konfiguračnému programu KDP a technickej podpore predstavuje značka KOFON vhodnú voľbu pre výrobcov strojov, systémových integrátorov aj prevádzky modernizujúce svoje automatizované zariadenia.
V prípade otázok kontaktujte kolegov:
Naši kolegovia Vám čoskoro pošlú odpoveď.
Kérjük válassza ki a csatlakoztatni kívánt szervomotor típusát megnevezés vagy méretek alapján
Kérjük töltse ki az alábbi adatokat (mindegyik kötelező), majd kattintson a szűrés gombra!
|
Číslo artiklu
Číslo artiklu
|
Typ prevodovky
Typ prevodovky
|
C1
csatl. furat osztokör |
C2
csatl. menet mére |
C3
motor tengely átm |
C4
Tengelycsonk hossz |
C5
motor csatl. perem |
3D
model |
Kompatibilis motorok
Kompatibilis motorok
|
Predajná cena |
|---|---|---|---|---|---|---|---|---|---|
| 93.026.788 | KPX 045 | 46mm | M3 | 8mm | 25mm | 30mm | Omron R88M-1M10030;Omron R88M-G10030;Omron R88M-K10030;Panasonic MHMF012L1;Panasonic MSMD012J1;Panasonic MSME012G1;Panasonic MSMF012L1;Rtelligent RSMA-M04_0330A;Siboni S0402B-354;Siemens 1FK2102-1A | Prosím zaregistrujte/prihláste sa! | |
| 93.026.789 | KPX 045 | 46mm | M4 | 8mm | 25mm | 30mm | Leadshine ELM1H-0100MA40;ABB ESM04X-101-302;Allen-Bradley TLP-A046-010;Delta ECM-A3H-C_0401;Delta ECM-A3L-C_0401;Delta ECMA-C_0401;Hiwin EM1CM102;Keyence SV2-_010Ax;Kinavo SMH40-103028ENL;Mitshubishi HF-KP13;Mitshubishi HG-KN13;Mitshubishi HG-KR13;Mitshubishi HG-MR13;Mitshubishi HK-KT13W;Omron R88M-1M10030;Siemens 1FK2102-1A;Siemens 1FL6024-2A;Siemens 1FT2102-1A;Unitronics UMM-0001BA_-B4;Veichi V7E-L04A-R1030;Yaskawa SGM7A-01A;Yaskawa SGM7J-01A;Yaskawa SGMAV-01A;Yaskawa SGMJV-01A | Prosím zaregistrujte/prihláste sa! | |
| 93.026.791 | KPX/SVX 065, KT-FL 070 | 70mm | M4 | 14mm | 30mm | 50mm | Festo EMMT-AS-60L;Festo EMMT-AS-60S;Omron R88M-1M40030;Omron R88M-G40030;Omron R88M-K40030;Omron R88M-KH40030;Panasonic MHMF042L1;Panasonic MSMD042J1;Panasonic MSME042G1;Panasonic MSMF042L1 | Prosím zaregistrujte/prihláste sa! | |
| 93.026.792 | KPX/SVX 065, KT-FL 070 | 70mm | M5 | 14mm | 30mm | 50mm | Leadshine ELM1H-0200MA60;Leadshine ELM1H-0400MA60;Leadshine ELM1S-0400FM60F-HH2;ABB ESM06X-201-302;ABB ESM06X-401-302;ABB HDS6_-0102A;ABB HDS6_-0104A;Allen-Bradley TLP-A/B070-040;Allen-Bradley TLP-A070-020;Delta ECM-A3H-C_0602;Delta ECM-A3H-C_0604;Delta ECM-A3L-C_0602;Delta ECM-A3L-C_0604;Delta ECMA-C_0602;Delta ECMA-C_0604;Delta ECMA-J_0604;Estun EMJ-02A;Estun EMJ-04A;Hiwin EM1CM202;Hiwin EM1CM402;Keyence SV2-_020Ax;Keyence SV2-_040Ax;Kinavo SMH60-203026;Kinavo SMH60-403026;Mitshubishi HF-KP23;Mitshubishi HG-KN23;Mitshubishi HG-KN43;Mitshubishi HG-KR23;Mitshubishi HG-KR43;Mitshubishi HG-MR23;Mitshubishi HG-MR43;Mitshubishi HK-KT23W;Mitshubishi HK-KT43W;Rtelligent RSMA-M06_0630A;Rtelligent RSMA-M06_1330A;Siboni S0601B-302;Siboni S0602B-301;Siemens 1FK2103-2A;Siemens 1FK2103-4A;Siemens 1FK2203-2A;Siemens 1FK2203-4A;Siemens 1FL6032-2AF;Siemens 1FL6034-2AF;Siemens 1FT2103-2A;Siemens 1FT210342A;Siemens 1FT2203-2A;Siemens 1FT2203-4A;Unitronics UMM-0002BA_-B4;Unitronics UMM-0004BA_-B4;Veichi V7E-L06A-R2030;Veichi V7E-L06A-R4030;Veichi V7E-M06A-R4030;Yaskawa SGM7A-02A;Yaskawa SGM7A-02D;Yaskawa SGM7A-04A;Yaskawa SGM7A-04D;Yaskawa SGM7J-02A;Yaskawa SGM7J-04A;Yaskawa SGMAV-02A;Yaskawa SGMAV-04A;Yaskawa SGMJV-02A;Yaskawa SGMJV-04A | Prosím zaregistrujte/prihláste sa! | |
| 93.027.632 | KPX/SVX 065, KT-FL 070 | 70mm | M4 | 11mm | 30mm | 50mm | Omron R88M-1M20030;Omron R88M-G20030;Omron R88M-K20030;Omron R88M-KH20030;Panasonic MHMF022L1;Panasonic MSMD022J1;Panasonic MSME022G1;Panasonic MSMF022L1 | Prosím zaregistrujte/prihláste sa! | |
| 93.026.793 | KPX/SVX 085, KT-FL 090 | 90mm | M6 | 19mm | 40mm | 70mm | ABB ESM08X-751-302;ABB HDS8_-0309A;Allen-Bradley TLP-A/B090-075;Delta ECM-A3H-C_0807;Delta ECM-A3L-C_0807;Festo EMMT-AS-80M;Hiwin EM1CM752;Keyence SV2-_075Ax;Mitshubishi HF-KP73;Mitshubishi HG-KN;Mitshubishi HG-KR73;Mitshubishi HG-MR73;Mitshubishi HK-KT103W;Mitshubishi HK-KT7M3W;Omron R88E-AECT0330;Siboni S0802B-375;Siboni S0802B-377;Siemens 1FK2104-5A;Siemens 1FK2204-5A;Siemens 1FT2104-5A;Siemens 1FT2204-5A;Unitronics UMM-0007CA_-B4;Unitronics UMM-0010CA_-B4;Yaskawa SGM7A-08A;Yaskawa SGM7A-08D;Yaskawa SGM7A-10A;Yaskawa SGM7A-10D;Yaskawa SGM7J-08A;Yaskawa SGMAV-08A;Yaskawa SGMAV-10A;Yaskawa SGMJV-08A | Prosím zaregistrujte/prihláste sa! | |
| 93.026.794 | KPX/SVX 085, KT-FL 090 | 90mm | M6 | 19mm | 35mm | 70mm | Leadshine ELM1H-0750MA80;Leadshine ELM1H-1000MA80;Delta ECMA-C_0807;Delta ECMA-J_0807;Kinavo SMH80-1003026;Kinavo SMH80-753026;Siemens 1FL6042-2AF;Siemens 1FL6044-2AF;Veichi V7E-L08A-1R030;Veichi V7E-L08A-R7530;Veichi V7E-M08A-R7530 | Prosím zaregistrujte/prihláste sa! | |
| 93.026.795 | KPX/SVX 085, KT-FL 090 | 90mm | M5 | 19mm | 35mm | 70mm | Leadshine ELM1S-0750FM80F-HH2;Leadshine ELM1S-1000FM80F-HH2;Estun EMJ-08A;Estun EMJ-10A;Festo EMMT-AS-80H;Omron R88M-1M75030;Omron R88M-K75030;Omron R88M-KH75030;Panasonic MHMF082L1;Panasonic MHMF092L1;Panasonic MSMD082J1;Panasonic MSMD102J1;Panasonic MSME082G1;Panasonic MSMF082L1R88M-G75030;Panasonic MSMF092L1;Rtelligent RSMA-M08_2430A;Rtelligent RSMA-M08_3230A | Prosím zaregistrujte/prihláste sa! | |
| 93.027.633 | KPX/SVX 115, KT-FL 110 | 115mm | M8 | 19mm | 55mm | 95mm | Omron R88M-1L1K030T;Omron R88M-1L1K530T;Omron R88M-G1K530T;Panasonic MSME102G1;Panasonic MSME104G1;Panasonic MSME152G1;Panasonic MSME154G1;Panasonic MSME204G1;Panasonic MSMF102L1;Panasonic MSMF152L1 | Prosím zaregistrujte/prihláste sa! | |
| 93.027.634 | KPX/SVX 115, KT-FL 110 | 145mm | M8 | 22mm | 58mm | 110mm | Omron R88M-1L3K030C;Omron R88M-G1K020T;Omron R88M-G1K520T;Panasonic MHMF102L1;Panasonic MHMF152L1;Panasonic MSME304G1;Siemens 1FL6061-1AC;Siemens 1FL6062-1AC;Siemens 1FL6064-1AC | Prosím zaregistrujte/prihláste sa! | |
| 93.027.635 | KPX/SVX 115, KT-FL 110 | 90mm | M5 | 19mm | 35mm | 70mm | Omron R88M-1M75030T;Omron R88M-G75030;Panasonic MHMF082L1;Panasonic MHMF092L1;Panasonic MSMD082J1;Panasonic MSMD102J1;Panasonic MSMF082L1;Panasonic MSMF092L1 | Prosím zaregistrujte/prihláste sa! | |
| 93.027.636 | KPX/SVX 115, KT-FL 110 | 90mm | M6 | 19mm | 40mm | 70mm | Mitshubishi HG-MR/KR73;Siemens 1FK2.04;Simtach RSMA-M08J2430A;Simtach RSMA-M08J3230A;Yaskawa SGM7A-08A;Yaskawa SGM7A-10A | Prosím zaregistrujte/prihláste sa! | |
| 93.027.637 | KPX/SVX 115, KT-FL 110 | 90mm | M6 | 19mm | 35mm | 70mm | Delta C10807;Delta C20807;Siemens 1FL6042-2AF;Siemens 1FL6044-2AF | Prosím zaregistrujte/prihláste sa! | |
