Lineárna jednotka s ozubeným hrebeňom a kolesom
Veľký rozsah pohybu, tuhá konštrukcia a synchronizovaný pohyb

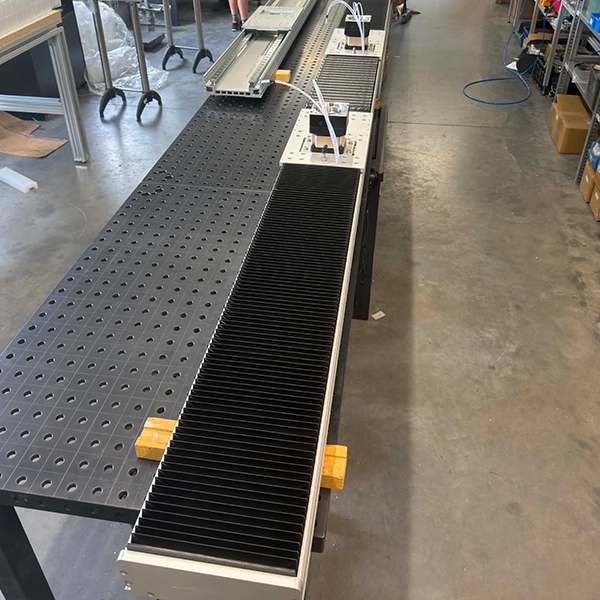

Systém určený na frézovanie dreva pozostáva z dvoch paralelne umiestnených lineárnych jednotiek s pohonom cez ozubené koleso. Jednotky sa počas obrábania pohybujú v portálovom usporiadaní, vzájomne synchronizované.
V záujme presného vedenia a potrebnej konštrukčnej tuhosti sme použili valčekové lineárne vedenie veľkosti 30. Konštrukcia systému zároveň zabezpečuje ochranu proti prachu a trieskam, ktoré vznikajú pri obrábaní dreva.
- dĺžka zdvihu 3200 mm
- hikíkový profil šírky 270 mm
- dva pohyblivé vozíky na každú lineárnu jednotku
- valčekové lineárne vedenie veľkosti 30

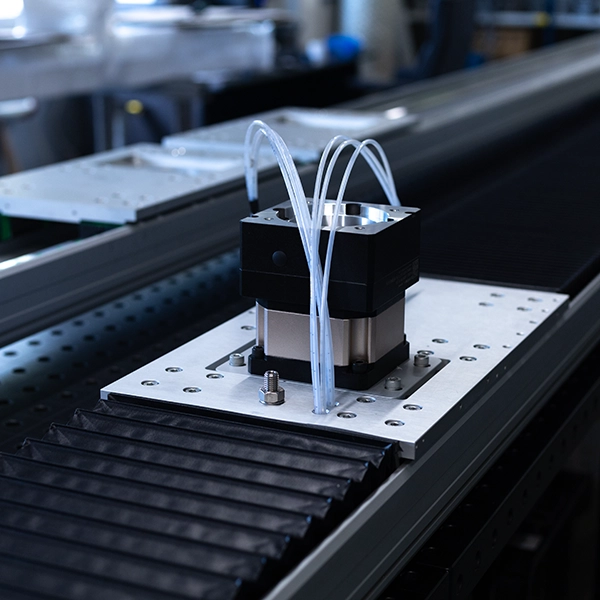

- dva synchronizovane riadené servomotory s výkonom 100W na každú os
Použitie: frézovacie úlohy v drevárskom priemysle, ktoré si vyžadujú veľký pracovný rozsah a presný, zosúladený pohyb.
