Precízny prenos výkonu, všestranné vyhotovenie a spoľahlivá ochrana na jednom mieste: kardanové kĺby, kardanové hriadele a ochranné manžety pre priemyselné aplikácie.
Kardanové kĺby umožňujú prenos rotačného pohybu medzi hriadeľmi, ktoré zvierajú určitý uhol. V ponuke spoločnosti Power Belt sú dostupné jednoduché, dvojité a nerezové kardanové kĺby, ako aj kardanové hriadele a ochranné manžety na kardanové kĺby.
Medzi oceľovými kardanovými kĺbmi a kardanovými hriadeľmi nájdete typy vhodné na použitie pri otáčkach od 1 000 do 4 000 ot./min. Pri výbere správneho vyhotovenia je potrebné zohľadniť okrem otáčok aj pracovný uhol, vyhotovenie otvorov a prevádzkové prostredie.
Prípustné otáčky a pracovný uhol závisia od zvoleného vyhotovenia a podmienok konkrétnej aplikácie.

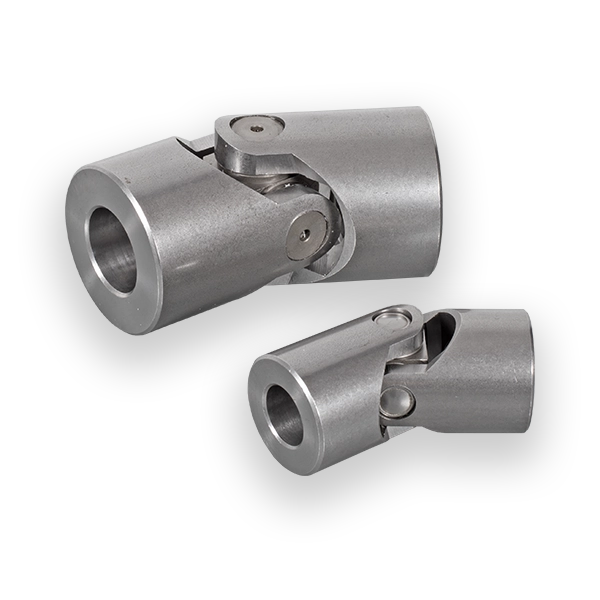

Na všeobecné priemyselné použitie s pracovným uhlom do 45°.
Jednoduché kardanové kĺby sú vyrobené z ocele podľa normy DIN 808. Sú dostupné s rôznymi vyhotoveniami otvorov a v dvoch rôznych rozsahoch otáčok.

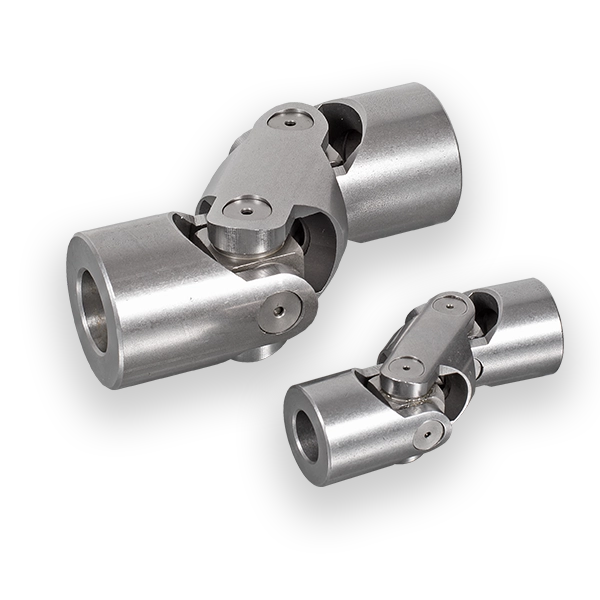

Na preklenutie väčšieho uhlového vychýlenia, s pracovným uhlom do 90°.
Dvojité kardanové kĺby vďaka svojej konštrukcii zloženej z dvoch kĺbových častí umožňujú použitie aj pri väčšom uhlovom vychýlení. Maximálny prípustný pracovný uhol môže byť v závislosti od otáčok až 90°.
Teleskopické vyhotovenie pre meniacu sa vzdialenosť medzi hriadeľmi.
Kardanový hriadeľ spája dva kardanové kĺby a pozdĺžne posuvné hriadeľové spojenie. Vďaka teleskopickej konštrukcii umožňuje prenášať rotačný pohyb aj medzi vzdialenejšími hriadeľmi, pričom sa dokáže prispôsobovať zmenám vzdialenosti medzi nimi.
Jednoduché a dvojité vyhotovenie z nehrdzavejúcej ocele.
Nerezové kardanové kĺby sú vyrobené z ocele triedy AISI 304. Sú vhodné na použitie v priemyselných prostrediach, kde je kladený dôraz na odolnosť proti korózii.

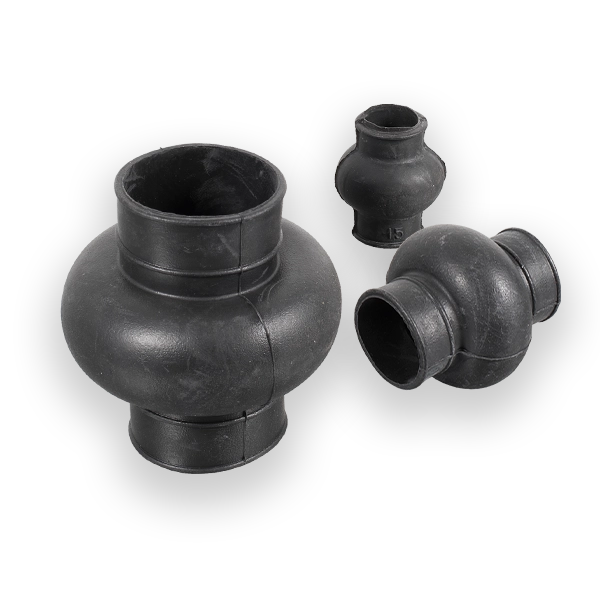

Ochrana a nepretržité mazanie aj v náročných prevádzkových podmienkach.
Séria M ochranných manžiet je vyrobená zo špeciálnej neoprénovej gumy. Chráni konštrukciu kardanového kĺbu pred prachom, vlhkosťou a rôznymi nečistotami. Po naplnení mazivom zabezpečuje nepretržité mazanie.
Jednoduché kardanové kĺby série G majú klzné ložisko a v závislosti od pracovného uhla sú použiteľné pri otáčkach do 1 000 ot./min.
Jednoduché kardanové kĺby série H majú ihlové ložisko, ktoré umožňuje dosahovať vyššie otáčky, v závislosti od pracovného uhla až do 4 000 ot./min.
Medzi dvojitými oceľovými kardanovými kĺbmi a kardanovými hriadeľmi sú dostupné aj vyhotovenia vhodné na použitie pri otáčkach do 1 000 a 4 000 ot./min.
So zvyšujúcimi sa otáčkami sa môže meniť prípustný pracovný uhol, preto je potrebné vyberať kardanový kĺb vždy na základe skutočných prevádzkových parametrov aplikácie. Zohľadniť treba aj vyhotovenie otvoru, materiál, vzdialenosť medzi hriadeľmi a dostupný montážny priestor.
Prezrite si jednoduché, dvojité a nerezové kardanové kĺby, kardanové hriadele, ochranné manžety a súvisiace drážkované hriadele z ponuky Power Belt!
